2.2.5  微波谐振器 10

3  T接头及膜片的应用 10

3．1  T接头简介 10

3．2  膜片简介 11

4  H面波导双工器的设计与仿真 12

4．1  双工器的设计指标 12

4．2  带通滤波器的设计 12

4．3  H-T接头的设计 16

4．4  双工器的整体模型与仿真 18

结  论 20

致  谢 21

参 考 文 献 22

附录 滤波器膜片及谐振腔尺寸计算程序 24

1  引言

微波双工器是为了解决信号收、发共同使用一副天线或者两个频段共同使用一副天线的问题而设计的微波无源器件。前者称为收、发双工器，又称收、发开关，后者称为频段双工器。本文研究的双工器，即为频段双工器，工程上用其将一个统一的信号频率分裂开成为两个较窄的频率范围。微波双工通信中，频率分配器件在各个领域有着非常广泛的应用，包括雷达系统、电子对抗系统、测试仪表系统、卫星通信系统等。在众多的频率分配器件中，波导型的频率分配器件是多种不同结构的频率分配器件中一个相当重要的分支。因为，相比传统工程应用中所使用的其他类型的微波双工器，波导型结构的频率分配器件省掉了环行器的结构，故而，相比其他微波结构，具有形式紧凑、一体化程度大、插入损耗比较低等优点，因此受到了广泛的关注[1]。

1．1  双工器的研究背景及发展历史论文网

1．2  双工器的结构

波导双工器是一个三端口的微波无源器件，其结构是由两个中心频率不同的带通波导滤波器和一个T型接头组成的。

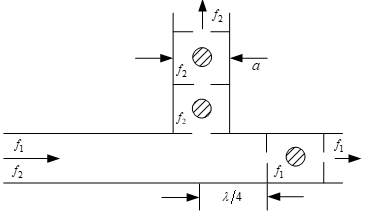

如图1.1所示，表示一种矩形波导的频段双工器，接收时，从左边端口输入频率为 和 的两种信号，在主波导右端接入一个 的带通滤波器，它能让 的信号以很小的损耗通过，而对频率为 的信号呈现阻带，等效为并联短路，经 回传后相当于并联开路， 的通道可由此处开启。 通道的第一个耦合孔做成很松的耦合，使其对 来说只引起很小的附加电纳，不致影响 向右传输，而从右端反射回来的 信号则通过耦合器加 带通滤波器构成的双腔分支波导输出[18]。反之，则由右端两个端口输入信号，经滤波器滤波后由左端端口混合输出。

 图1.1 带滤波器的频段双工器

1．3  本文的主要研究内容

本文主要研究80G波导双工器的实现方法，其中包括带通滤波器的设计、T接头的设计、滤波器与T接头的匹配等。

本文主要分四个章节对该问题进行了详细的分析和阐述，第一章旨在说明双工器的研究背景、发展历史、应用领域及一般结构。第二章着重阐述了滤波器的相关概念，并深入分析了滤波器，尤其是带通滤波器的设计理论及具体方法。第三章关注了T接头的设计方法及其匹配方案，同时分析了膜片的工作原理与应用。第四章主要根据具体的设计指标，设计相应的频段双工器，给出设计模型、仿真结构及误差分析。最后总结工作内容，为后续的工作指明方向。    HFSS的80GHz波导H面双工器+程序(2):http://www.751com.cn/tongxin/lunwen_76102.html
