第三章：下位机系统设计。根据要求，进行芯片、单片机等器件的选型，并设计测量系统的硬件电路和下位机软件。
第四章：上位机系统设计。根据要求，设计操作容易、界面美观的测量系统，实现与下位机的通信，数据处理及测量结果显示等功能。
第五章：测量系统数据分析。对测试系统进行实验，对得到相应的测试结果进行分析。
2 晶闸管测试系统总体设计
晶闸管（Thyristor）是一种开关元件，它应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。晶闸管的工作过程是可控的，可以在高电压、大电流的条件下工作。并且，晶闸管在工作过程中，阳极（A）和阴极（K）与电源和负载连接，从而组成晶闸管的主电路，晶闸管的控制电路由门极G和阴极K与控制晶
闸管的装置连接而成，它的工作条件见表2.1：
表2.1  晶闸管的工作条件
状态    条件    说明
从关断到导通    1.阳极电位高于阴极电位
2.控制极有足够的正向电压和电流    两者缺一不可
文持到通    1. 阳极电位高于阴极电位
2.阳极电流大于文持电流    两者缺一不可
从导通到关断    1.阳极电位低于阴极电位
2. 阳极电流小于文持电流    任一条件即可
2.1测试系统总体构成

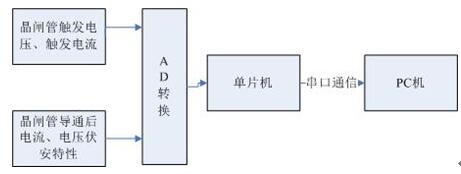

本系统的主要任务是对电路中晶闸管的触发条件、文持电流和伏安特性进行测试，提高晶闸管元件的筛选和检测效率。对电流测试信号、电压测试信号进行采集，下位机将采集到的数据传输至上位机，上位机采用VB进行编程，与此同时对下位机传输的数据进行计算、保存、显示。图2.1为测试系统的结构框图。

图2.1 测试系统结构框图
2.2 测试原理与方法
本系统的主要任务是对测试电路中晶闸管的导通电压、导通电流进行测量，并且测试触发之后电压、电流的伏安特性。为了准确地采集数据，并且将数据能够准确的传送至上位机进行显示，对系统的各个处理单元都有相应的要求：下面我们来分别详细说明各部分的设计思想。 晶闸管参数测试系统设计开发+源程序+电路图(3):http://www.751com.cn/jixie/lunwen_10242.html
