1.5  设计结果预测
虽然设计之时无论是尺寸还是形位公差都做了严格的限制【5】，但是由于零件在加工过程和装配过程之中存在着各种误差，甚至是来自材料的性能和环境的影响【6】，其制造结果都不可能达到设计之时的要求。也就是说，枪架虽然没有想象之中的那么好，但也足以满足一般的功能要求。
2  枪架设计
2.1  设计要求
本次设计要求所设计的枪架既能够滑动又能够固定住，并且能够适应不同类型的枪械。也就是说，该枪架可以从袖珍型手枪到一般手枪、微型冲锋枪、突击步枪、轻机枪、狙击枪等一系列枪械均可以夹持。这样一来，就加大了枪架设计的灵活性。因此，在看待问题时，可以从更高的位置去总揽全局。
影响枪架总体设计的方面包括：全枪重量、外形尺寸和后坐力等方面【7】。
2.1.1    枪械重量
表2.1  枪械重量
自动步枪    不大于3.5kg
冲锋枪    不大于1.8kg
机枪    枪身质量不超过10kg，枪架质量不超过5.5kg。
2.1.2  枪械外形尺寸
枪械外形在设计时应该保证不对携带者造成伤害或有被低矮丛林钩住的尖边或突出物，必要时可配用护套或箱盒。为此，全枪长度要适当。过长机动性差，特别是在丛林地带，战壕等处使用不方便；过短不利于拼刺。
全枪长（mm）:
表2.2  枪械长度
袖珍手枪    100-140
普通自卫手枪    140-180
普通制式手枪    180-220
运功手枪    300以上
现代步枪    1000左右
狙击枪    1500左右
    另外为了手持的时候方便，枪械的宽度一般在40～50mm之间，而高度一般小于200mm。
2.1.3  枪械后坐力
对人体胸部的抗冲击特性的试验数据见下表【8】:
表2.3  枪械冲击影响
冲击负荷    身体影响
15G    脉搏过缓
5G    心动过速
30G    脉搏过缓加重
180kg落锤    可以忍耐由于枪械的后坐运动，导致了对人体的冲击。主要体现在抵肩、握把和护木处，最为明显的是抵肩处。
2.1.4  枪械后坐能
对枪械后坐能量的一般要求参考如下表:
表2.4  枪械后坐能
类型    后坐能量（J）
自动步枪    小于7；发射枪榴弹时，后坐能量应小90
冲锋枪    小于5.5 J
机枪    小于10J
根据上面的数据，枪架在设计时应该考虑移动挡板的承受能力和底部支撑杆的受力变形等。另外就是枪架的水平尺寸要适中，以便于安装不同的枪械。
2.2  总体布局
根据前面的设计要求，总体设计如下：

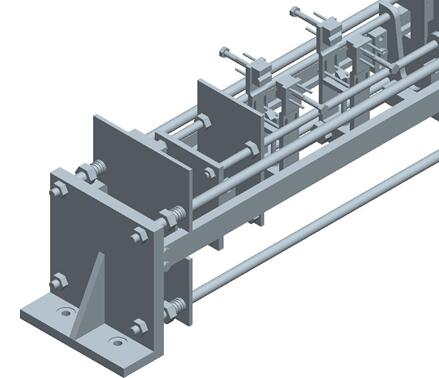

图2.1  移动(固定)式枪架
如上图所示，该型枪架在设计上由一个外框和一个内框共同组成，而且外框和内框之间通过矩形导轨和滚轮进行接触连接。该型枪架按照设计之时的想法，两个夹具可以在内框之间进行前后移动，在靠近后支架的地方有一块移动挡板可以前后移动，以便抵住枪托部位，从而阻止枪械的后退。然后，利用夹具夹持住枪械，将移动挡板后面的螺母上紧抵住移动挡板的后面。这样一来，枪械的夹紧就算完成了。当作为移动式枪架使用时，将前后两块移动挡板放到外框的最两边。从上图可以看出，在靠近后基座的四根连杆上设计了四个减震弹簧用来减小枪械后座时对整个枪架的冲击。但减震弹簧并不是必须的，可以不用安装。 Proe自动武器实验架座设计+文献综述(3):http://www.751com.cn/jixie/lunwen_10315.html
