1.5.3 国外发展情况    10
1.5.4 国内发展情况    10
2 破碎机和锤式破碎机的工作原理及类型    12
2.1 破碎过程的实质    12
2.2 破碎机的类型    12
2.3 锤式破碎机的工作原理    13
2.4 锤式破碎机的优缺点    14
2.5 环锤式破碎机的工作原理    15
2.6 环锤式破碎机的结构分析    15
2.6.1 机架    15
2.6.2 转子    15
2.6.3 篦条    17
2.6.4 托板和衬板    18
2.6.5 过载保护装置    19
2.6.6密封防尘装置..... 17
3 PCH-1216环锤式破碎机转子设计方案确定    20
3.1 基本参数    20
3.2 机构传动方案的确定及设计    20
3.2.1 方案的分析与选择    20
4 PCH-1216环锤式破碎机转子设计    23
4.1 转子主轴的设计    23
4.1.1 材料的选择    23
4.1.2 最小轴径的计算    23
4.2 转子的直径与长度    24
4.3 环锤质量    25
4.4 每排的环锤个数    27
4.5 圆盘数与环锤排数的确定    28
4.6 滚动轴承选用计算    28
4.7 平键联接计算    29
4.8 转子主轴强度计算    30
  4.9转子装配图分析……….33
5 操作说明及文修    35
5.1 机器的文护    35
5.2 安装试车    35
6 应用及调整    36
7 总结    37
8 致谢    39
9 参考文献    40
1 绪论
1.1 PCH环锤式破碎机简介
PC系列环锤式破碎机带有冲击转子。广泛应用于破碎各种建筑材料，例如煤矸石，页岩，煤，炉渣，疏松的石灰石等。更广泛的说就是表面水分小于等于15%，抗压强度小于等于140MPA的脆性材料。环锤式破碎机面世的历史并不悠久，但是它的工作效率高，并且耗费的能源比一般破碎设备低很多，由噪音产生的环境污染也小。其优点还有产量比较稳定，出料粒度的质量高等等。环锤式破碎机利用了轴带动锤头做高速回转运动，对矿石造成冲击。使矿石沿着它自然的裂缝，层理面和节理面等等较脆弱的部分被破碎。在圆盘上插入了销轴，用来将锤环套在上面，这样，当轴运转的时候销轴运转使环锤产生了离心力。可以使位于转子和篦板筛之间的物料继续受到压碎和磨碎的作用，进而完成破碎工作。
环锤式破碎机的主要特点有以下：运转平稳，使用可靠、机器使用寿命长、整体结构紧凑、由于粉尘和噪音产生的环境污染低、重量轻方便搬运和安装。例如和锤式破碎机比较,破碎1t煤锤式破碎机耗电1.2k w,而环锤式破碎机耗电仅为0.35 一 0.4 5 k w，对每小时产量为100 t的环破机每年可节约电费6万元，二者破碎能力相同时，环破机的重量仅为锤破机重量的 1 / 3。

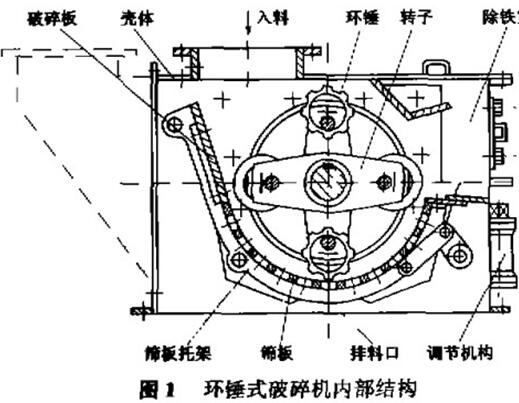

图1.1 环锤式破碎机结构简图
表1.1 PCH系列环锤式破碎机主要技术参数
环锤式破碎机性能特点
1.进料口大,破碎腔高，可加工高硬度，大块度物料，产生石粉少，减少污染；
2.物料是悬空的,破碎用的功耗节省；
3.锤头新型，拥有大冲击力；
4.锤轴安装可以调节，锤头使用寿命长；
5.栅格的尺寸可以调节，产品的粒度可以控制，颗粒的形状较好； PCH-1216环锤式破碎机转子设计及CAD图纸(2):http://www.751com.cn/jixie/lunwen_11237.html
