9.2.1 反击式破碎机的轴承温度过高的详细排除方法    40
         9.2.2 机器在运转过程中破碎腔内部敲击声非常剧烈的详细处理方法    40
         9.2.3 该机在出料过程中粒度过大的详细处理方法    40
       9.3反击式破碎机的调整    41
         9.3.1 卸料间隙调整结构    41
          9.3.2 产品粒度调整    41
          9.3.3 转子和反击衬板的间隙调整    41
          9.3.4 衬板    42
          9.3.5 胀紧套联接的拆装和拧紧检查    42
     10总    结    44
      11谢    辞    45
      12参考文献    46
1 前  言
反击式破碎机是一种利用冲击能来破碎物料的破碎机械。该破碎设备能处理粒度不大于毫米，抗压强度不超过兆帕的各种物料。具有破碎比大破碎效率高文修方便等特点。产品呈立方体，是高级公路面及水电建设用骨料的理想加工设备。反击式破碎机以其优异的性能和良好的表现而在高速公路建设水利工程和建筑用碎石加工等领域广泛应用。
反击式破碎机具有独特的工作机理及结构设计特点。在使用性能特点上，反击式破碎机与锤式破碎机相比具有明显的技术优势出料粒度均匀，出料呈立方体形状，细粉料和粉尘含量低，特别适合立磨的运行。运行成本低，投资成本低反击式破碎机整机总重较锤式破碎机轻，外形尺寸小，动静荷载值低，可以有效地降低土建费用。同时，所需要的电机功率低，可以有效降低设备耗电量，降低设备运行成本。反击式破碎机易损件使用寿命长，长期运行成本低。破碎机理干法水泥工艺石灰石用单段反击式破碎机以冲击动能使物料沿节理层面产生破碎，出料呈均匀的立方体形状。大块物料进入反击板和转子之间的破碎腔后，受转子部分的旋转作用获得动能，在反击板和转子之间反复冲击，分别经第一级反击腔第二级反击腔及底部研磨腔的逐级破碎，达到要求的出料粒度。
反击式破碎机产品粒度大小的调节，主要靠改变转子的转速来实现。转速越高，产品粒度愈细。调整反击板与板锤的间隙，也可以使产品粒度变化，但不明显。结构特点反击式破碎机的多级反击腔，有足够的破碎空间，适于大块物料的破碎。反击式破碎机的反击板角度可以调整，以保证物料在反击板和转子之间反复冲击时呈合适的角度，可以有效提高破碎效率。
1.1 反击式破碎机和破碎机的分类

1.1.1 反击式破碎机的类型：
     反击式破碎机按其结构特征可分为单转子反击式破碎机和双转子反击式破碎机。单转子反击式破碎机分可逆式转动和不可逆式转动两大类型。双转子反击式破碎机可分为同向转动式、反向转动式和相向转动式三种类型。按内部结构，单转子反击式破碎机又分为带匀整箅板和不带匀整箅板两种形式。双转子反击式破碎机可分为转子位于同水平和转子不在同水平两种形式。

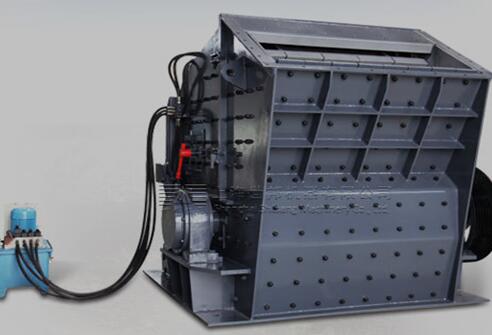

图 1.1冲击式破碎机
