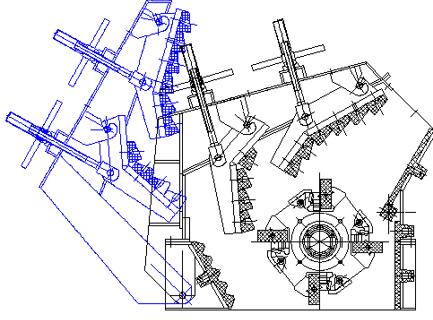

图1.2 反击式破碎机工作原理图
1.1.6  反击式破碎机转子介绍
本课题为对反击式破碎机转子进行设计。反击式破碎机转子是破碎机的主要部件，其主要由主轴、锤盘、锤头、锤轴、隔套、锁紧装置、轴承、轴承座、密封装置、皮带轮等组成。其主要作用是：转子在马达的带动下，飞速转动，带动重力锤以及进入机架内的物料由于冲技能被破碎，剩下的物料由于反作用力被抛到衬板重新击碎。
1.2  破碎机分类
1.2.1  一般破碎机的分类
目前市面上选矿工业所应用的破碎方法主要是利用机械力的作用。随着现代工业的不断发展，破碎机械也正在不断的改进和发展。以下几个部分便是改进的主要部分：外型尺寸和制造成本、减少机器零件本身的重量；提高单位生产率、减少功耗；改善产物的粒度组成；减少检修费用以及机器的磨损等。同时也会考虑如何适应被破碎物料的不同块度及其硬度等。
破碎设备在现代工业应用中种类较多，按照使用的粒度范围可将破碎机械分为两类：磨碎机和破碎机。其中较粗的物料由破碎机来处理，得到的产品是粗粒（一般在3毫米以上），它的结构特征是破碎部件之间会存在一定的间隙，不会互相产生接触。一般又可分为细碎机、中碎机、粗碎机。而较细的物料则有磨碎机来处理，得到的产品是细粒（一般在0.06毫米或更细），部件相互接触是其破碎特点。球、棒、砾石或矿块等是其所采用的破碎介质。这一分类并不是很严格的。
(1) 圆锥式破碎机（如图1.3所示）
定锥和动锥是圆锥式破碎机的主要破碎部件，定锥的主要组成部分是调整套和定锥衬板。衬板连同吊钩一起用高锰钢铸成，将V型螺栓悬挂在调整套的筋上，将锌合金在它们之间浇铸，使之能够紧密结合在一起，用螺钉将接料漏斗固定在调整套上，用螺纹联接支撑套和调整套，而弹簧螺杆又将支撑套压紧在机架上。
动锥体、主轴、动锥衬板和分配盘是动锥的主要组成部分，动锥体压装在主轴上，动锥衬板为高锰钢铸件，锥头和压套压在动锥体上，使用锌合金浇筑动锥体和衬板使之紧密结合在一起，分配盘安装在主轴头上，主轴下部成锥型，插入偏心衬套的锥型孔内，当偏心套开始转动时，则会带动动锥做偏旋运动，为了保证能够动锥做偏旋运动，动锥体的下部需要加工成球面，并且能够支撑在碗型轴承上。碗型轴承由轴承座和碗型轴瓦组成，方销将轴承架固定在机架套筒上，动轴的全部的力量将由机架承受。
圆锥破碎机的工作原理是对物料施加挤压力，使物料在两个圆锥之间能够同时受到弯曲力和剪切应力的作用而被破坏。物料被破碎之后会自由卸料。其动力损耗低，生产效率高。圆锥破碎机按照其用途可分为中细碎、粗碎两种。其中用作粗碎的圆锥破碎机又称为旋回破碎机，由于这种机器需要处理尺寸较大的料块，所以对它的进口有一定的要求，需要宽大。其动锥是正置的，而定锥是倒置的。用作中细碎的圆锥破碎机有两种。常规型圆锥破碎机，我们又把它称为菌型圆锥破碎机，由于他处理的物料已经经过了粗碎的加工，所以对进料口的大小没有很大要求，不需要很大，但是需要加大卸料的范围，以此来提高生产的效率。对于破碎之后的产品要求需要有比较均匀的粒度，所以定锥和动锥都是正置的。


图1.3 圆锥式破碎机
(2)颚式破碎机（如图1.4所示）
颚式破碎机无论是定颚还是动颚上都装有衬板，衬板上有齿牙，对于破碎物料有一定的帮助。安装衬板的作用是防止定颚、动颚受到磨损。在心轴的两端安装有轴承支撑，轴承上安装有连杆。连杆的连杆头与杆身是分开制造的。电动机通过V带传动带动偏心轴和带轮。在位于连杆下端的凹槽中，安装了推力板支座，前推力板和后推力板分别支撑在支座上，上方有楔铁压紧。 PF-1318反击式破碎机转子设计和CAD图纸(4):http://www.751com.cn/jixie/lunwen_13990.html
