4.2侧击针簧13
4.3反恢复簧15
4.4后坐弹簧17
4.5扭簧20
4.6锥簧22
5 保险与解除保险性能计算24
5.1离心子保险与解除保险计算24
5.2离心销保险与解除保险计算26
5.3后坐筒解除保险性能计算29
5.4后坐销保险与解除保险性能计算30
5.5延期解除保险性能计算32
6发火性能计算37
6.1反恢复筒作用正确计算37
6.2发火可靠性计算38
6.3自毁侧击针发火性能计算39
7 引信尺寸链计算40
结论 42
致谢  43
参考文献44
附录A  尺寸计算书 单独成册
1  引言
榴弹发射器是一种发射小型榴弹的轻武器。其体积小、火力猛，并且有较强的面杀伤威力和一定的破甲能力，它的主要用途为毁伤开阔地带和掩体内的有生目标及轻装甲目标，为步兵提供火力支援。由于榴弹发射器在现代战场上的特殊作用，使得其拥有相当广泛作用用途，并且在同其他轻武器的竞争中越来越处于优势地位，成为以后的战争中十分重要的作战武器和手段之一 [1]。
榴弹发射器是榴弹武器的分支。榴弹武器是步兵武器装备的重要组成部分，其作用原理主要是依靠爆炸产生的破片以及燃烧产物来对地方部队和设备产生毁伤效果的武器及弹药的总称。其主要用途有担负近距离作战任务,对有生目标进行杀伤、攻坚破障、反装甲、反坦克、防低空和超低空以及施放烟幕、纵火和防暴等多种战术任务。榴弹武器包含众多的终点作用效果。破片杀伤是最传统的终点效应，“高速小破片”理论旨在以高速破片保持杀伤效果、以密集的破片保证高命中率,从而提高其杀伤效力，是20世纪70年代以后发展形成的杀伤榴弹设计理论。单兵的反坦克武器中破甲弹是十分有用的武器,它既克服了穿甲弹那样的高初速和大的后坐,也减少了碎甲弹那样多而重的炸药,却可以精确的摧毁装甲目标和坚硬工事。烟幕可有效地使敌人失去目标、掩护自己,这种作战传统一直延续着。纵火与火攻是古老而又有效的作战手段,它具有杀伤、爆破等主用弹所无法比拟的战术、战役效果[2,3]。
榴弹发射器的种类主要有单发榴弹发射器、肩射型、附加型、手动榴弹发射器、转轮与半自动榴弹发射器、全自动型榴弹发射器等[4,5]。
引信作为在某种意义上以控制功能为主的信息产品，对于充分发挥武器弹药系统的效能，节约战斗中的人力和物力消耗，起着极为重要的作用。引信的起爆作用对弹丸或战斗部的精度和终点效应具有重要的、甚至决定性的影响，相当于弹药的大脑[7]。许多国家在现代武器设计中采用了最先进的技术，而且还在不断发展新技术，对引信来说，情况更是这样[6]。

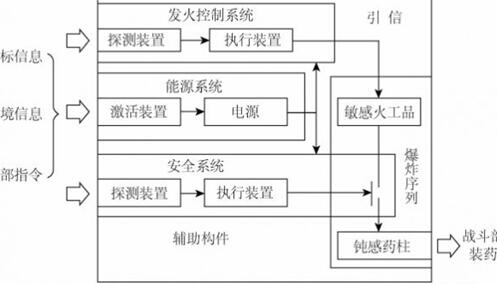

引信是利用环境信息、目标或目标区信息、或按预先设定的条件，在保证勤务处理和使用安全的前提下，在能使弹丸战斗部对目标造成最大程度毁伤的最佳时空（时机或位置）起爆或引燃弹丸战斗部装药的系统（或装置），引信的主要构成有目标探测与发火控制系统、安全系统、爆炸序列、能源等组成。图1 给出了引信的基本组成部分、各部分之间的联系及引信与环境目标、战斗部的关系示意图[7]。

图1 引信基本组成及联系
引信一般情况下是武器系统的分系统,也是武器系统弹药(或弹丸战斗部)分系统的子系统。引信是整个弹药和弹体结构的重要组成部分,是一个完整的武器系统发挥其作战效果的最终执行装置,其作用的成功与否直接关系到武器系统与敌对目标的战斗结果。因此引信技术在世界各国都得到了重视。性能齐全、质量合格的引信能使弹丸战斗部对目标实施有效毁伤,性能不完善或质量有缺陷的引信则可能导致弹药在勤务处理、装填或发射时发生过早炸,而在遇目标时却迟炸或瞎火,不但不能对敌方目标造成毁伤效果,而且还可能会对己方人员伤亡的生命造成危险[8]。 榴弹发射器弹头机械触发引信系统分析与设计计算(2):http://www.751com.cn/jixie/lunwen_19659.html
