摘要：线束是机电设备的常见配件。线束的加工经过剥线、检测、压端子、插线、捆扎等环节。该设备是自动线束加工系统配套设备。针对多色线线束加工，能够完成自动选线、送线下料任务，将多色线集中配置在送线平台上，根据指令，选择指定色线，送线。本课题的研究对象是多线色自动机的设计，紧凑式多色线自动送线机可以让生产效率实现翻一番。参照现有的自动送线机，利用SolidWorks优化，改进其结构，并进行各种计算，校核，使线束排列紧凑，占地空间更小。31246
毕业论文关键词：紧凑；结构设计；选型；材料选择；强度校核；
The development of Compact multi line automatic wire feeding machine
Abstract: The wire harness is a common mechanical and electrical equipment accessories. After stripping harness processing, testing, voltage terminals, plug wire, strapping and other links. The device is automatic wire processing system equipment. For multicolor line harness processing, to complete automatic line selection, send wire cutting task, multicolor line will focus on the delivery line platform configuration, according to the instruction, select the specified color line, delivery line. The study of this project is a multi-line color automatic machine design, compact automatic feed line machines multicolor line allows production efficiency to achieve double. Referring to the existing automatic feed line machines, the use of SolidWorks optimization, to improve its structure and make various calculations, check, wire harness arranged in a compact, smaller footprint.
Key words：Compactness；Structure design；Type selection；Strength check
目录
1 绪论 1
1.1 本课题背景及意义 1
1.1.1线束的概述 1
1.1.2课题研究意义 2
1.2相关领域国内外研究概况 3
1.3本课题主要内容 4
2紧凑式多色线自动送线机的总体方案设计 6
2.1总体功能要求 6
2.1.2 功能的实现方法 6
2.3 具体控制过程 9
2.4本章小结 10
3紧凑式多色线自动送线机的总体方案设计计算说明 12
3.1送线装置处的设计计算 12
3.1.1送线带轮电机的选择 12
3.1.2同步带轮选择 16
3.1.3同步带的选择 19
3.1.4送线轮处的气缸 20
3.2校直装置处的设计计算 23
3.2.1校直机构的选择 23
3.2.2线性模组的选型 25
3.3线架处的设计计算 31
3.3.1线架的材料选择 31
3.3.2线架的长度 宽度 厚度尺寸的确定 33
3.3.5回转轴的尺寸确定 37
3.3.6弹簧夹子的结构设计 38
4结论与展望 40
4.1 课题总结 40
4.2 课题展望 40
致谢 41
参考文献 42
1 绪论
1.1 本课题背景及意义
1.1.1线束的概述

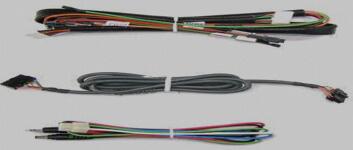

线束是指由连接有铜质、铁质等材料冲制而成的接触件端子的电线或者光缆以包扎成束的方式而形成的可以传递电流、数据等信号的连接电路的组件集合。为了防止表面绝缘层受损，通常线束外面附有塑料、金属等材质的包裹件。此外，线束外层往往还配有若干个紧固件以达到固定作用、防止部件脱落的目的。目前线束的应用领域已十分广泛，可用于汽车、家电、航天航空、船舶、仪器仪表等方面。
