塑料成型工艺与模具设计这门课程是一门设计类别的课程，想要学会并且能够设计出能够正常生产工作的模具就必须要我们打好扎实的塑料模具设计基础，就需要我们了解模具设计各项工作，并且了解有关于模具设计的所有知识。由于注射模在模具成型工业中适用范围最广，所以作为入门级设计，我们必须要学会注塑模具设计的相关步骤以及相关要求，我们必须要学会该类模具的设计，有此基础，我们才能更加深入的去了解去学习其他塑料成型模具的设计，注塑模具设计之中，侧向抽芯机构的设计最为复杂，稍带复杂一点的塑件成型模具都需要用到侧向抽芯机构，所以我们必须要对此块内容更加的重视。
经过了一个学期对于模具设计相关知识的学习，对于基本的塑料模具设计已经有了很好的认识与基础，对于这次毕业设计也有着重要的帮助。学好模具的设计与应用，在今后的工作中会有很大的帮助。塑料模具的使用在生活中的使用的广泛性大家有目共睹，塑料势必是一大热门，如果能够将模具的知识掌握，相信工作上大家都能取得更高的成就。
1  板凳的工艺要求
1.1塑料板凳尺寸及材料
    此次毕业设计是按照日常生活中使用的塑料小板凳最为制作模版制作的塑料注塑模具设计，如下图1-1为所选用的模型塑料板凳外观及尺寸形状。作为日常生活中的使用频率非常高的产品，在21世纪追求高品质高质量的生活中必然而然的对板凳的外观审美、板凳的使用安全性、以及板凳的使用实际价值的各项要求也逐渐追求高质量。塑料板凳作为承压大的小件对于板凳的刚度以及强度都有着非常高的要求，所以对于板凳尺寸精度就没有太高的要求。在大批量的注塑生产中，工厂还需要考虑成本，追求小成本高利润并且符合使用要求，所以设计一套合理的注塑模具以及选用何种的塑料原料及其重要。

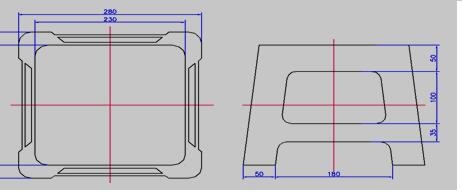

图1-1 塑料板凳塑件图
1.1.1塑料的选择及使用
由于这次设计的塑料板凳尺寸精度以及使用性能要求较低，考虑到经济性选择，选用ABS塑料。
ABS是一种合成塑料，在日常生产生活中有着非常大量的使用，是一种价格相对便宜又有着高稳定性的塑料。ABS在塑料之中有着非常多的优势，不仅内在性能，外观以及装饰方面也有着非常大的优势，在现实生活生产的大量工业领域都有着非常广泛的使用，是一种用途及其广泛的热塑性工程塑料，是使用最为广泛的非通用塑料之一。
ABS在一定的温度之内有着其他塑料所不具有的各种特性比如抗冲击强度高，表面硬度良好，尺寸稳定性好，耐化学制品以及电气绝缘性。原材料一般为象牙色，虽然如此但它有着非常好的表面加工特性，能够进行涂装，表面处理从而得到生产需要的各种产品的外观以及颜色。ABS塑料能够用在注射成型、挤塑成型以及真空成型等加工方法。
ABS塑料的密度为 =1.05g/cm3
设计板凳的壁厚为0.3cm
1.1.2塑料板凳的体积与质量的计算
    根据公式
    式中  ——塑件的质量，g：
     为塑料的密度，g/cm3，ABS塑料的密度为 =1.05g/cm3
     ——塑件的体积，mm3
计算塑件体积 =586.2cm3
所以塑件的重量为 =1.05*586.2=615.51g
1.1.3塑料板凳的精度
类别    塑料品种    公差等级
        标注公差尺寸    未标注公差尺寸 塑料板凳的注塑模具设计+CAD图纸(3):http://www.751com.cn/jixie/lunwen_35981.html
