2.3  测量系统的工作原理与组成    9
2.4  本章小结    10
3   机械系统结构设计    11
3.1  系统设计的原则与要求    11
3.2  整体机械结构设计方案    11
3.2.1  测量方案及测量过程    11
3.2.2  方案的数学理论分析    13
3.3  测量系统结构设计    14
3.3.1  推入/推出机构    15
3.3.2  工件升降机构    16
3.3.3  固定辅助测量支撑与活动探头机构    17
3.3.4  传感器固定装置    19
3.4  机械标准件的选择    20
3.4.1  气缸及其附件的选择    20
3.4.2  直线导轨的选择    21
3.4.3  线性轴承的选择    22
3.5  本章小结    22
4   测控系统设计    24
4.1  硬件系统设计    24
4.1.1  硬件系统结构    24
4.1.2  气动系统    24
4.1.3  自动控制系统    25

4.1.4  测量系统    26
4.1.5  硬件的选择    27
4.2  软件系统设计    31
4.3  本章小结    32
5   总结和展望    33
5.1  全文总结    33
5.2  工作展望    33
致谢    35
参考文献    36
1 绪论
1.1 概述
轴承是当代机械设备中最常见和最常用的零部件，被大量的运用在各个工程领域之中，几乎在所有的回转类的机械设备都会看见使用到[1]。轴承是用来确定旋转的轴与其它零部件之间运动的相对位置、支撑住旋转的轴或者其它运动体，并承受由轴或轴上零部件传递过来的载荷，滚动摩擦可以有效地降低设备的机械载荷摩擦系数[1]。
深沟球轴承作为最普通的一种常用轴承，属于精密机械产品常用的基础性的零件。与其它类型规格尺寸相同的轴承相比而言，深沟球轴承结构简单且易于达到较高的机械制造精度，使得其更加便于用较低的制造成本去成批量的生产，这使得其在机械设备中使用的极为普遍。深沟球轴承用途非常的广泛，适用于高速运行转动的机械体中，其失效损坏率很低，并不需要去对其经常文护。深沟轴承摩擦系数较小，很高的极限转速，结构也很简单，尺寸的形式和范围变化也种类繁多，广泛的应用于检测仪表、电机、发动机以及一般的机械行业[1]。

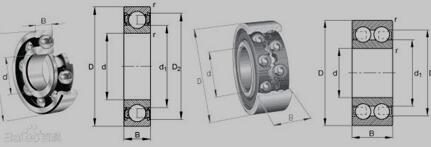

图1-1 深沟球轴承示意图
最基本最简单的深沟球轴承的结构是（如图1-1所示）由一个内圈，一个外圈、一组钢球和保持架组合而成。深沟球轴承结构型式多种多样，按结构可分为单列与双列这两种类型或者分为密封型和开式两种结构。开式轴承不带有密封的结构，密封型的又可分为防尘密封和防油密封。防尘密封盖材料是由钢板简单的冲压而成，它只能够简单的起到阻止灰尘进入轴承滚道的作用。防油型为接触式油封，它能够有效的阻止轴承内的润滑脂泄漏到外面，让轴承可以长时间的处于有效地润滑中。深沟球轴承在生产制造装配时在清洗机完成清洗工序后由全自动注脂机完成注油脂的工作，所以使用安装前就不应再去加热或者是清洗，在使用过程中也不需再加油脂润滑，只需要运行的温度在适宜的范围内就可以了。 深沟球轴承外圈沟道直径测量系统设计+CAD图纸(2):http://www.751com.cn/jixie/lunwen_36555.html
