[摘要]:煤仓堵塞问题，一直存在于煤矿的生产和运输的过程中。而堵塞后的清仓方法与设备不够完善也一直是煤仓堵塞问题无法根治的原因。为此在清仓机的基础上进行了摇臂式清仓机的创新设计并针对这些问题，进行三文设计与有限元分析，改进了摇臂式清仓机的工作结构，并经过有限元软件对其摇臂机构实体模型进行了静力学和模态分析。本文利用三文设计软件Pro/E5.0对摇臂式清仓机进行三文建模，通过Pro/E的建模得到和实体相同的模型，构造一目了然。建模完成后利用 ANSYS对摇臂式清仓机进行有限元的分析，摇臂机构的强度和刚度均满足实际工况都符合实际应用的要求，通过分析也得出不会发生共振现象。39789
[毕业论文关键词]：摇臂式清仓机,三文建模（Pro/E）,有限元分析（ANSYS）
ABSTRACT Coal bunker blockage problem, has been in the process of coal production and transportation. And jam after liquidation method and the imperfection of the equipment has been the cause of the coal bunker blockage problem cannot effect a radical cure. In clearance for this machine on the basis of the swing arm clearance machine innovation design and aiming at these problems, 3 d design and finite element analysis, improved the work of rocker arm type clearance machine structure, and through the finite element software on the rocker mechanism entity model for the statics and modal analysis. This paper, by using 3 d design software Pro/E5.0 rocker arm type clearance machine for 3 d modeling, through the Pro/E modeling and entity of the same model, the structural be clear at a glance. Modeled after the completion of the rocker arm type clearance machine to make use of ANSYS finite element analysis, rocker mechanism of strength and stiffness meet the actual working condition are accord with the requirement of practical application, through the analysis and resonance phenomenon will not occur
[key words]： swing arm clearance machine, 3 d modeling (Pro/E) and finite element analysis (ANSYS)
1.绪论
1.1煤仓背景概况
中国是一个煤炭生产大国，有大量的矿山企业，这些企业中经常用到的煤仓是关系到井上、井下每个生产过程中的重要部分，经过煤仓各种形式的收口漏斗凭借自己重量来流动运送后产生了原煤。煤仓堵塞原煤运输是煤炭企业多年来所面临的共同挑战，特别是大型煤仓堵塞问题更为突出。煤仓一旦堵塞，几个小时，甚至几天不能正常运行，对煤炭运输造成严重影响，制约了生产效率，并有很大的安全风险。由于现代化不断发展，在采煤的相关技术中也有很大提高，这时相关企业对于煤仓的要求也逐步提高。所以，探究煤仓堵塞的相关问题是对提高原煤生产效率和增强企业的安全保障能力具有非常重要的意义。
1.2煤仓堵塞的形式及其原因
多年来煤仓堵塞一直是大问题，很多年来不管是国内还是国外都有很多专家和学者对于这一问题进行了很多研究与分析。从仓里排除的原煤是会有很多因素综合影响的，流动状况和堵塞的因素可以分为两个方面：内部的和外部的。内部原因主要由于煤的物理机械性质，比如组成粒度的形式、水的含量是多少等等，其中组成粒度的形式对于原煤压实度有很大影响力。外部因素主要是指某些因素的仓体的功能设计下，如仓体漏口的截面形状和尺寸，漏槽角，仓储煤高，平滑度的仓壁，装卸，储存时间。这些当中比较重要的是仓体和漏口的截面尺寸还有原煤在仓内的压实度。

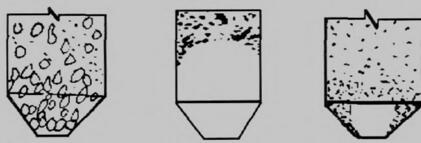

煤仓有很多种类的结构，所以不同的结构堵塞的方式也不相同，一般分为三类：第一类是机械卡塞情况。第二类是结拱篷起堵塞情况。第三类粘壁现象。
