第一章   绪论

1. 1 研究背景

绞车 winch 又称为卷扬机，引进荷兰技术设计的绞车，精巧耐用。主要运用于建筑、水利工程、林业、矿山、码头等的物料升降或平拖。

绞车具有以下特点：通用性高、结构紧凑、体积小、重量轻、起重大、

使用转移方便，被广泛应用于建筑、水利工程、林业、矿山、码头等的物料升降或平拖，还可作现代化电控自动作业线的配套设备。有0.5吨~350吨，分为快速和慢速两种。其中高于20吨的为大吨位绞车,绞车可以单独使用，也可作为起重、筑路和矿井提升等机械中的组成部件，因操作简单、绕绳量大、移置方便而广泛应用。绞车主要技术指标有额定负载、支持负载、绳速、容绳量等。

绞车按照动力分为手动、电动、气动三类。从用途上分类可分为建筑用绞车船用绞车、和矿用绞车。

绞车按照功能可以分为：船用绞车、工程绞车、矿用绞车、电缆绞车等等。

按照卷筒形式分为单卷筒和和双卷筒。 按照卷筒分布形式有分为并列双卷筒和前后双卷筒

气动绞车广泛用于工作繁重和所需牵引力较大的场所。单卷筒气动绞车的气动马达经减速机带动卷筒，气动马达与减速器输入轴之间装有制动器。为适应提升、牵引和回转等作业的需要，还有双卷筒和多卷筒装置的绞车。一般额定载荷低于10T的绞车可以设计成气动绞车。[1]

1.1.1研究目的及意义

目前中国绞车产业发展出现的问题中，许多情况不容乐观，如质量差、工作效率低、资源消耗大、环境污染严重、对自然资源破坏力大、维修繁琐需高技术人员等等。所以这次设计有以下意义。

1）了解气动绞车的结构、特点以及工作原理。源'自^751;文,论`文'网]www.751com.cn

2）对绞车各部分的性能的提高有重大意义:尽可能好地满足工艺要求、便于操作。具有合理的强度与刚度，使用可靠，具有很好的经济性，重量轻，制造维修方便。

3）培养作为机械设计制造人员的自主设计能力。

1.1.2国内外的发展现状

1.2  气动绞车工作原理及用途

气动绞车系以空气为动力能源，通过活塞式风力气动机和具有二组内外齿轮传动副的减速机构来驱动滚筒的运转，以达到其卷扬的目的。

  其主要结构包括气动马达、齿轮箱、滚筒和制动器等。所有各传动件均采用滚子或滚珠轴承支承，运转灵活。其主要零件多选用高强度优质合金钢材，并经过化学热处理，使零件有较长的使用寿命。

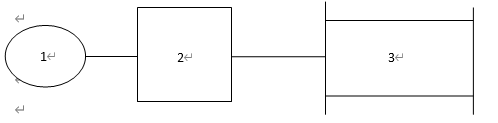

1—气动马达   2—减速箱及行星轮   3—滚筒

图1.气动绞车工作原理图

由于它具有体积小、重量轻、速度可调、易于搬运和快速安装等特点，因此，对于采掘矿场的井下作业更为适用，如在掘井、回采工作面的装载站上调度，拖运矿车和在井下的狭窄巷中提升、牵引工具、器械等重物。 SolidWorks5吨气动绞车设计+CAD图纸(2):http://www.751com.cn/jixie/lunwen_56426.html
