本次设计的冲锋枪主要用于军队的特种部队和警察反恐部队的特种作战：在救出人质时突入建筑物或屋内，或是在某限定区域内的巷战时，射程适中、枪弹威力适度，既可以使弹头停留在目标体内、确实击倒目标，又能防止跳弹或过度的贯通，防止伤害人质或是友方。

1．4  本文的主要内容

    本课题属于军工类的问题，对实际战斗中的枪支进行设计，要求符合作战的特战，有突出的作战优点，对其各个部件设计装配。

    本文第一章主要叙述与本设计相关的一些信息，使读者对本次设计有大致的了解。第二章系统的总体方案设计开始叙述，对系统的各个零部件的设计方案进行阐述。第三章关键构件的设计，以及计算的过程，绘制3D图以及2D对各个构件讲解，以及各个构件的尺寸计算过程。第四章，工作原理综述和总机构图。

2　系统总体方案设计

2．1  冲锋枪总体要求与技术指标

2.1.1  冲锋枪的总体要求

    （1）口径：9mm

    （2）人机工效：简单便携、操作方便、使用舒适，战斗转换快捷，动作少，弹匣装卸’压弹方便省力。

    （3）勤务性：分解结合方便，不完全分解步骤少；擦拭保养方便；能防止错装漏装。

    （4）外观：结构紧凑。外观美观协调。

（5）接口：可使用光学瞄具及战术器材与95-1自动步枪一致；战术器材接口可拆卸，必要时可转换为其他形式的接口；枪管口部可安装消音器和枪口助退器[5]。

2.1.2  冲锋枪的技术指标

（1）使用弹种：                       DAP92A式9mm普通弹

（2）有效射程：                       200m

（3）全枪重：                         ≤2.6Kg(含一个空弹匣)

（4）全枪长：                         ≤485mm（枪托收起状态）

                                      ≤700mm（枪托展开状态）

（5）弹匣容量：                       20、30发

（6）保险机构：                       手动保险、不到位保险、扳机

（7）发射方式：                       单发、连发

2．2  冲锋枪总体方案设计

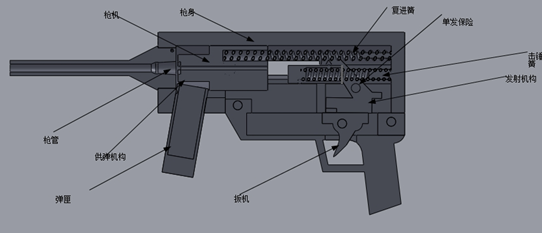

  以下是本次设计的冲锋枪总体组成图，如图2.1所示

图2.1  设计的冲锋枪总体组成图

在比较充分地研究和理解战术技术要求的基础上，分析现有同类武器，提出总体方案。拟定枪身总体方案一般按以下进行：

    (1) 自动方式的拟定

组成枪身的机构很多，在设计枪身时应该首先考虑自动方式。自动方式的确定对武器的性能影响很大，它往往能引起整个武器的革新。 此次枪身方案设计中充分参考了我国冲锋枪以及世界各国优秀冲锋枪的枪身设计，譬如我过最先进的长风系列冲锋枪、德国MP5冲锋枪以及美国瑞士军刀系列冲锋枪[6]。在综合考虑的情况下，首先对枪机进行确定设计方案，在本次设计中使用冲锋枪中较为常用有效的自由枪机。源]自=751-`论\文"网·www.751com.cn/ Solidworks某冲锋枪总体设计(2):http://www.751com.cn/jixie/lunwen_65664.html
