2 无线电子门铃电路设计源`自,751`.论"文'网[www.751com.cn

2.1 无线电子门铃电路的基本原理介绍

    无线电子门铃主要包括以下几个主要部分：触发开关、发射端电路、接收端电路。当客人来访时，按下门铃开关，则会激活触发开关，使发射端电路发射出一个调频信号，接收端电路则会调频信号进行解调，经过解调后的信号通过音频放大电路放大，推动扬声器发出悦耳的声音，告知主人有客人来访。本次门铃设计的基本框架如图2.1所示。

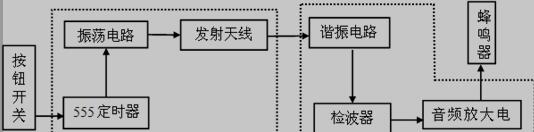

图 2.1门铃设计的基本框架

2.2  信号发射端的设计

2.2.1 发射端的总体框架及原理

    发射部分主要器件是555定时器、LC振荡电路、高频振荡电路高频功率放大电路等，当按下发射按键SBl时，它通过内藏天线向空中辐射高频信号。本发射机调制振荡器采用一块普通555时基集成电路，将其接成自激多谐振荡器，输出方波频率f=1.44/(R1+ 2R2）C1，方波信号由高频振荡器实现频率调制，经过高频功率放大电路，由天线向空中发射。
