1.2 甲醇作为工质在各领域中的利用现状

1.2.1 甲醇作为工质在发动机中的应用

1.2.2 甲醇蒸发器在柴油机中的应用

1.2.3 复合式甲醇蒸发器的发展

1.2.4 组合型甲醇蒸发器的发展

1.3 本课题研究的主要内容

（1）课题设计主要目的是设计一种甲醇蒸发系统，绘制系统结构图，进行热力计算、阻力计算等计算出雾化液滴蒸发时间、蒸发室入口处烟气量、蒸发室出口处烟气量、风机压头和风速。

（2）考虑到甲醇毒性较大，在实验室中做模拟实验时，难以保证蒸发系统的密闭性和废气处理的合理性，为了确保实验安全，实验过程中以水替代甲醇。因而需要根据甲醇蒸发系统的设计思路，对水蒸发系统重新进行设计。通过不断调整初始条件进行计算，确定合适的初始条件，然后对实验中需要的设备进行选型。设计中应用到的设备主要包括水泵、喷嘴、电子秤、引风机、鼓风机、耐火砖、风管、煤气罐、燃烧机等。文献综述

（3）在系统设计计算结果的基础上，根据水的蒸发量选择合适的喷嘴，由喷嘴压力要求和流量要求选择相应规格的水泵。对鼓风机管道局部阻力和沿程阻力进行计算，确定鼓风机的全压头；根据初始条件及燃烧室热计算，确定送风量和风速，进行鼓风机选择。同理，根据出口烟气量与压头选择了符合要求的引风机。

（4）根据所选择的设备，绘制装配图；选择合适的连接件，按照安装说明书和装配图，将各设备连接；检查设备连接的密闭性。

（5）选择合适类型的热电偶，对燃烧室出口处烟气和蒸发室出口处水蒸汽进行温度测量，分析热测量过程中可能存在的误差。

2 蒸发系统的结构、设计原理

2.1 甲醇蒸发系统的主要结构及设计原理源.自/751·论\文'网·www.751com.cn/

甲醇蒸发系统主要设备包括鼓风机、燃烧室、甲醇蒸发室、喷嘴、甲醇容器、电加热丝、电子秤、水泵和引风机。系统运行过程包括启动阶段和正常运行阶段。启动阶段由电加热完成，通过电加热来加热空气至高温，高温空气与雾化甲醇充分混合，将甲醇蒸发至设定温度，当应用电加热蒸发的甲醇量达到正常运行阶段燃烧室中燃烧所需要的甲醇量时，电加热阶段停止，设备正常运行。

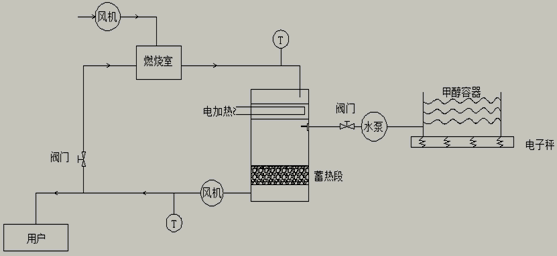

正常运行阶段，甲醇容器中的液态常温甲醇经过水泵加压，然后经由喷嘴雾化成甲醇微粒，在蒸发室中与高温烟气充分混合，液态雾化甲醇蒸发。从甲醇蒸发室中引出的甲醇蒸汽绝大部分供给用户使用，另一部分通入燃烧室燃烧。甲醇蒸发系统示意图见图2.1

甲醇蒸发系统主要设备连接示意图
