而这个电路具主要有计时、清零、恢复24秒以及警报的功能等。当进攻方开始进攻的时候,篮球计时器开始从24秒倒计时,然而比赛多多少少会有意外或者暂停,此时必须要暂停,此电路只要点下开关便会暂停,当进攻到了24秒球却还在进攻方的时候此时便会发出警报。另外,就是防守方如果抢断了进攻方的球,此时时间便会重新恢复到24秒,我们只要按下开关再重新开始计时边便可以了。
整个电路的设计是借助于Multisim仿真软件和数字逻辑电路德尔相关理论知识,并在Multisim下设计和进行仿真,得到了预期的结果。
总的来说,这个篮球24秒计时器简单而实用,可以很好的完成计时的任何,为比赛的公平性提供了有力的依据。
2 总体设计
2.1设计要求及任务
1 具有准确的24s倒计时显示功能,计时器为24s递减计数
2 设置外部操作开关,启动和暂停/连续功能
3 计时器为24s递减计时器,计时时间间隔为1s
4 计时器递减计时至0时,能发出光电警报信号
2.2 设计目标
1 根据给出的电路原理图分析各单元电路的功能
2 熟悉电路中所用到的各集成模块的管脚及其功能
3 进行电路的仿真、测试,知道电路能达到设计目标
4 写出完整、详细的课程设计报告
2.3 总体设计图

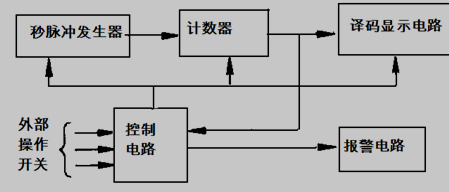

图1 总体设计图
2.4 multisim仿真设计
本电路的设计主要是采用multisim软件进行仿真设计的。Multisim 具有强大的仿真分析功能,可以分析模拟电路、数字电路以及模数混合电路。Multisim 元器件模型库丰富、模型准确,特别是该软件提供了示波器、万用表、函数发生器等虚拟仪器。另外,Multisim还具有界面直观、操作简单方便等特点。它的的元器件和测试仪器等均可从屏幕的工具条中直接选取。
Multisim还具有大量的实例电路,供使用者参考,而且附有电路参考、实验电路等等的说明。因此,使用者还可以对电路进行相关的仿真以及电路的设计,进而可以更好地发展使用者的创造力。
Multisim的开发不仅 很好地解决了电子电路设计既费时又费力费钱的问题,而且还附有了相关电路的阐述,给电子产品的相关设计带来了极大的方便和很大的实惠。此外,还可以用电脑进行辅助的设计,有效的节约了开发的成本以及时间。 基于以上的各种优势,我选择了Multisim做篮球计时器的仿真电路。
