在手术和治疗过程中要特别注意动态负压大小的自动检测与控制,否则一旦电动吸引器输出较强的负压,易产生吸破组织和血管的后果,患者生命产生危险。
医用电动吸引器的种类虽然很多,但他们的结构大部分是由吸引管路、电动机、泵、阀门、吸引容器、压力表、压力传感和测控装置等构成。例如图1便携式智能吸引器结构示意图。
本课题的研究,与图1中测控显示模块内部的压力传感器及其放大电路的噪声研究有关。

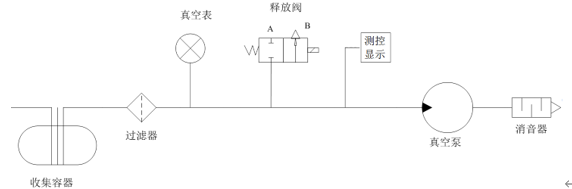

图1.1 吸引器结构示意图
1.4压力传感与放大器
1.4.1压力测量与显示电路介绍
在采用循环式气泵的持续引流吸引器负压管路中,被测负气压是非周期的时变函数,且脉动成分较大,需要采用微机控制的压力自动检测与自动显示技术,即利用压力传感器把瞬时负压转换为毫伏级的电压输出至前置放大器,该放大器把电压放大后传送到ARM微处理器的A/D端口,经ARM实时采样运算后,利用总线与键盘显示管理模块通讯,根据功能按键值,在LED上显示压力等参数。图2是压力测量与显示电路的框图,其中压力传感器和前置放大器是本课题研究的重点。
