石粉塔包括真空机机，人工加料口，塔盘，自动划破机构，塔体的设计，螺旋输送机，计量罐，出料口的设计。涉及计量罐上的重量传感器的选择，塔体内振动筛的设计，螺旋输送机的选型和设计计算，塔体本身的设计，真空机的选型。32485
1重量传感器5
计量装置可以用电子称和重量传感器来实现，用电子称作为重量传感器对电子天平产生的重量数据进行计算机采集、处理、绘图，提高设备测量的准确度[1]。
重量传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器应先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性[2]。现在重量传感器基本都由电脑辅助设备，由传感器通过A/D转换将将重量信号输入电脑，再进行控制和筛选，在这一方面国内外学者进行了大量的研究。
国内学者张晓芳和周晓春在数字式重量传感器在浮式起重机上的应用研究[3]中设计了一种数字式重量传感器，它由敏感元件、前置调理、A／D转换、微处理器、内存储器、通信接口、温度补偿等电路组成。使浮式起重机满足恶劣作业环境下的安全与稳定特性。这种设计可以自动监测重量。喆争, 咏晓, 杜洪亮, 肖玉阁在动态连续称重法在污泥处理中的应用中[4]提出了一种新颖的动态称重方案,螺旋输送机和之间的嵌入称重传感器料斗,并使用峰值检测方法进行过滤处理动态称重数据,准确检测污泥的重量不断传达。实验表明该方法不仅适应不同的条件,而且称量精度高。基于Windows／RTX烟支实时测控系统研究[5]。该系统以标准Pc和商用I／O硬件为硬件平台，采用RTX对windows进行实时扩展[6]。将烟支重量控制与紧头跟踪系统、在线质量检测系统和oPc服务器联系起来，实现实时控制和筛选。论文网

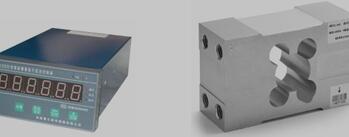

参照以上文献选择了以下两种质量检测装置，智能重量显示变送器和S型称重传感器，称重传感器可以将重量信号输入电脑，再控制阀门的开关，保证出料量。
图1.1 石粉塔模拟设备建模

1.2.2振动筛
振动筛是利用振动电机所产生的往复旋型振动而工作的。振动电机是机器中操作时急速振动的机件（如电器装置中的回路弹簧或钢琴内部装置中由传运杆制动的震动横杆）。在石粉塔的设计中，利用振动电机带动塔盘振动，构成一个简易的振动筛。
1.2.3螺旋输送机
螺旋输送机的发展，分为有轴螺旋输送机和无轴螺旋输送机两种型式的发展过程。GX型螺旋输送机以输送粉状、粒状、小块状物料为主，具有节能、降耗显著，防尘密封性好，噪声低，适应性强，操作文修方便，进、出料口位置布置灵活等[7]。
螺旋输送机是一种不带挠性牵引构件的连续输送机械，它安装方便、制造成本低。借助原地旋转的螺旋叶片将物料推移而进行输送[8]。
图1.2.5螺旋类型[9]
在设计中要根据石灰的重量以及运送的速度确定螺旋直径，对于这类主要传递转矩的传动轴，采用按扭转强度条件估算轴径的方法，为加强扭转强度，采用实心轴结构。根据经验公式估算主轴轴径d=0．4D[10]，长度以及螺旋轴转速计算，螺旋倾斜角度的确定，采用用倾斜布置，为了提高输送效率。倾斜角度也不宜太大，一般倾斜角度10~20度。若一级不能满足要求．可采用多级倾斜布置．以减少损耗[11]。螺旋输送机总的轴功率P包括物料运行需要功率Pl，空载运转所需功率P2，以及由于倾斜引起的附加功率P3三个部分：，以及一些理论上的摩擦力功率计算，压强计算，压力计算，扭矩计算[12]。 石粉塔文献综述和参考文献:http://www.751com.cn/wenxian/lunwen_29107.html
