目前用MnO2制备超级电容的电极的研究，大致可以分为两大方面，一方面是制备粉末电极，另外一方面是制备薄膜电极[8]。由于超级电容一般分为两类，双层电容和赝电容。所以对超级电容性能的影响主要体现在两个方面。一个是电极材料的比表面积以及电极材料的可逆法拉第反应概率。26054
由于超级电容性能受MnO2形态影响较大，如有无定形，颗粒，线状，管状，是否含有孔状结构等，所以对于粉末这种低文度形态来说，不同的制备方法对其形态的影响很大。通常来说，具有孔洞结构，表面积较大的颗粒结构能达到较为理想的比电容。Tang等[9]制备出的具有孔状结构的MnO2颗粒，比表面积达到了280m2•g-1,,在0.5mol/l的硫酸钠溶液中，以5mv/s的扫速进行循环，其比电容达到了200F•g-1。论文网
另一方面则是薄膜电极的制备[10]。制备薄膜电极，需要将电极材料附着在集流器上，少部分材料需要涂覆粘结剂。在没有粘结剂的制备工艺中，电极的厚度较薄，电极材料与集流器接触较多，因此利用率较高，因此薄膜的比电容通常较高。
就制备方法来说，MnO2薄膜的制备方法有很多种，包括静电喷射沉积，旋涂沉积，电化学沉积等方法[11]。就达到的效果而言，电化学沉积所得到的薄膜通常能有较为紧密的孔状结构，从而有较大的比表面积，因此性能相对于其他的制备方式较好。

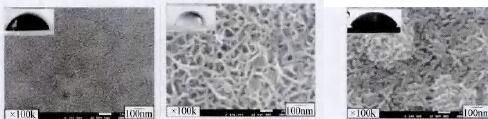

图1.2 三种不同方法制备MnO2薄膜的SEM图像
以上三幅图分别为Conway [12]等采用电动位（a），恒电位（b），恒流（c）三种方法制备MnO2薄膜时的SEM图像，从图中可以看出，薄膜孔洞的致密度从左到右依次降低。在1mol/l的硫酸钠溶液中的最大比电容分别为235 F•g-1,198 F•g-1,187F•g-1。 MnO2电极材料研究现状:http://www.751com.cn/yanjiu/lunwen_20092.html
