PCB表面铜的抗氧化处理是PCB的制造过程中的关键工序。经过表面抗氧化处理，可以延缓PCB铜表面的腐蚀，有利于提高后续制造过程中电子元器件焊接质量和可靠性[11]，这是保证PCB后续可焊性的一道必不可少的工艺。实际生产中，按照工艺理论的不同分为电镀法和非电镀法[12]。电镀法就是利用电极电位的差别；非电镀法利用的是物理方法，在PCB表层涂覆上一层保护层，隔绝空气以便延长焊前可焊性的保持时间，并在焊接过程中抵抗高温冲击。28093
1 PCB铜表面抗氧化的主要方法和发展概况
1.1 热风整平
 HASL热风整平(Hot Air Solder Leveling)俗称为喷锡，是将PCB浸渍于锡和铅的焊料中，使铜层被焊料润湿，再将PCB上多余的焊料用热风清除，以得到平滑的涂覆层。随着对喷锡（Solder Mask Over Bare Copper, SMOBC）的PCB需求的增大，HASL的发展越来越快，对工艺有更高的要求。然而“龟背”现象的出现，限制了HASL的发展。
HASL工艺包括助焊剂的涂覆、焊料的处理以及用热风吹掉多余的焊料，得到光滑、平整的涂覆层。其中，助焊剂的涂覆是为了消除起皱现象，该现象会出现在波峰焊接过程中。阻焊层的起皱会影响到产品的外观，还会影响到后续的清洁处理。论文网
HASL工艺中的焊料成分的含量、杂质含量是有一定的要求的，见表1.1。
表1.1 HASL焊料成分
焊料成分    锡    铅    锑    铋    铜    砷    铝    锌    镉
含量/%    63±0.5    37    0.2~0.5    ≤0.05    ≤0.02    ≤0.03    ≤0.003    ≤0.002    ≤0.001
(1) 垂直式

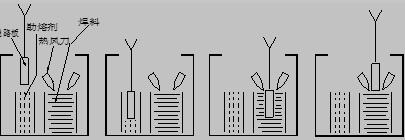

HASL有水平式、垂直式，目前较为的广泛的是垂直式，工作原理如图1.1所示。

图1.1 垂直式工作示意图
HASL一般是在涂覆阻焊膜和印制插头镀金后，贴上镀金插头的保护胶带后进行，其工艺流程如下：
     (2) 水平式
由于垂直式HASL工艺无法保证焊盘的平整，严重的影响焊接质量，所以上个世纪80年代出现了水平式HASL，水平式HASL可以克服不平整性缺点。
水平式HASL过程中，由于处理时间短，这样就减小了热冲击程度，从而印制板不容易弯曲或者断裂。此外，可以使焊料平均分布，平整性好。
水平式HASL的工艺过程如下：

目前PCB产业正在不断的提升，加工工艺向着薄型化、线路与间隙的细小化、焊点表面的高平整性方向发展[13]。HASL因缺乏平整性、共面性[14]，限制了它的发展。
1.2 化学镀Ni/Au和化学镀镍
(1) 化学镀Ni/Au
在五金电镀的表面处理工艺中，化学镀Ni/Au出现较早，后来由于HASL工艺技术的缺陷，无法满足高精细、高密度发展的要求，故而在上个世纪末被化学镀Ni/Au技术所替代。化学镀Ni/Au的优势是它能够适用压焊（wire bond），此外还能适应焊接过程中的高温环境。化学镀Ni/Au层在焊接过程中可以进行多次焊接且有良好的键合性，又可以与各种助焊剂兼容，因此，与HASL表面终饰工艺相比，化学镀Ni/Au层适用工业的需求，可满足更多的组装要求。
化学镀Ni/Au的工艺处理流程以及前 处理如下：

① 酸性除油。为了满足除油时，除油液便于水洗以及除油能力强的要求，一般采用硫酸型和柠檬酸型，且含有非离子型表面活性剂；20~35℃或40~60℃；2~5min；且溶液需要空气搅拌以及连续过滤。 PCB表面铜的抗氧化处理国内外研究现状:http://www.751com.cn/yanjiu/lunwen_22821.html
