在新型含能材料中，具有高能量释放速率、高能量转化速率和低敏感性的纳米含能材料已成为研究的热点，而介稳态分子间纳米复合含能材料(MIC)由于其高放热性和能量释放率的可调性成为国内外主要研究的对象。国外研究表明将铝热剂的粒度从微米超细化到纳米级时，它的反应速度会大大的提高，能量释放迅速，最快的可以超过千倍，如纳米Al/MoO3铝热剂，燃速大约为400m/s，反应区温度为3253 K。因此纳米铝热剂近年来成为国内外研究的热点，其中如何制备性能良好的纳米铝热剂是最为关键。通常制备MIC的方法分为为机械球磨法、溶胶．凝胶法和物理气相沉积法。
自上世纪90年代开始，就已经见有关纳米级的MIC/HMX的公开报道，国外对于MIC/HMX的研究比国内要早。而国内则是最主要集中在Al/CuO等极少数材料，纳米Al/MoO3含能材料在国内则没有见公开的报道，而添加纳米级炸药HMX的MIC/HMX更是少之又少。32261
Kevin C W[1]等研究者通过采用固相反应的方法，再进一步加入分散剂来改善纳米粒子的团聚问题，制备出了纳米Al/MoO3铝热剂。方法为：称取一定量的纳米铝粉和纳米三氧化钼粉末，置于反应容器中，然后加入正己烷进行进一步的处理，之后再进行超声分散混合，处理，最后真空干燥，得到复合颗粒。与微米级这两种成分粒子通过常规物理混合得到的样品相比，纳米铝热剂的燃速更高，可以达到442m/s。
谯志强[2]等研究者基于猛炸药的起爆药替代物的主要原料为超细颗粒猛炸药、纳米铝粉和纳米金属氧化物，采用溶胶-凝胶的方法制备出了纳米级的Fe2O3，采用溶剂-非溶剂的方法制备出超细的RDX 颗粒，最后再采用超声波复合法进一步实现纳米铝热剂对RDX 颗粒表面的包覆。它是通过一种特殊的复合物微观结构进行设计（如图1所示），在细颗粒炸药表面包裹一层具有很高燃烧速度的添加剂，从而形成一个以细颗粒炸药为核以高速添加剂为壳的核/壳型复合物，壳层添加剂高速燃烧释放的热量可以作为核层细颗粒炸药的点火源。由于亚稳态分子复合物的燃烧速度很大，往往可以达到数百米以上，比超细炸药颗粒的燃烧速度要高出2个数量级，因此在复合装药结构下燃烧波从A点传到B点的时间将会减小2个数量级，使细颗粒炸药在点火同时性大大增加到接近表面同时点火的水平，从而大大降低达到燃烧转爆轰所需要的压力积累的时间。低装填密度下的 DDT 实验结果显示：通过调整上述复合物的结构以及组成参数，该复合物特殊的微观结构可能使其具有快速的燃烧转爆轰能力。
通过MIC/RDX复合物的扫描电镜照片（如图2所示）。可以看出纳米铝粉（图2-a）平均尺寸在200nm左右；Fe2O3凝胶（图2-b）呈现出网状骨架结构，粒子之间相互交联，粒子尺寸平均在30nm左右；纳米铝粉与Fe2O3气溶胶形成的纳米铝热剂都比较均匀，经溶剂非溶剂结晶的RDX平均粒径直径介于5-10um之间，然后进一步经超声复合得到的MIC/RDX（图2-e）具有分散性良好，纳米铝热剂几乎在所有RDX表面都达到了很好的包覆效果，与图1中的微观结构上基本相同。

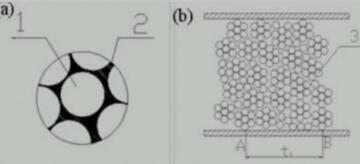

图1 MIC/猛炸药微观结构示意图（1—纳米铝热剂；2—猛炸药）和燃烧示意图（3—MIC/猛炸药粒子）

图2MIC/RDX复合物的相关SEM图片
Jinpeng Shen[3]提出了一种铝热剂在球细胞模型中燃烧压力损失理论，研究表明：Cl-20颗粒可以释放出大量的气体，在Al/CuO中加入细化的Cl-20颗粒的亚稳态分子复合材料是一种有效的压力补偿措施，通过改变Cl-20颗粒在药剂组分中的质量比例，显示出了压力损失对反应速率和能量输出中的微尺度效率的影响，其SEM微观图如图3，（a）图显示的是精细的CL-20在SEM下的微观形貌，（b）图显示的是亚稳态分子复合材料Al-CuO，（c）图显示的是含有50％（重量）精细CL-20的颗粒的亚稳态分子复合材料Al-CuO；（d）、(e)图分别显示的是AL-CuO/ CL-20复合在SiO2/铬/铂/金微加热器基板上的俯视图和横截面图 纳米含能材料国内外研究现状:http://www.751com.cn/yanjiu/lunwen_28760.html
