能耗型交流电子负载电子负载的原理是控制内功率MOSFET或晶体管的占空比大小，它可以模拟真实环境中的负载，在电源的检测方面具有不可替代的作用[7]。电子负载可以分为直流电子负载和交流电子负载，直流电子负载用于测试直流电源，交流电子负载用于测试交流电源【8】。本课题对交流电子负载进行研究。34012
最早用于测试的电子负载是能耗型交流电子负载，如图所示，由耗能元件消耗电能，负载模拟器模拟真实负载，电阻耗能元件的大小和性质取决于负载模拟模块，与负载模拟模块相连并受它控制，电阻耗能元件与模拟部分相结合构成了最初的能耗型交流电子负载[9]。论文网

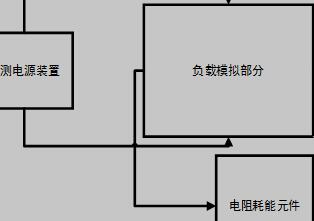

图1.1  能耗型交流电子负载的结构
能耗型交流电子负载，是一种较为传统的负载测试方式，它的运行伴随着能量的巨大浪费和大热量的产生，电子负载的性能也会受整机散热及耗能器件功率问题的制约而达不到理想要求，其较大的体积也影响了它的安装。但是，相比于固定电阻负载测试，能耗型交流电子负载的大小与性质不会随温度的变化发生较大变化，调节较灵活。
2能量回馈型交流电子负载
能量回馈型交流电子负载能够模拟实际负载的电性特点运行，不仅能够达到老化变频器的目的，还可以将老化测试的能量高效率的回馈给电网，解决了传统负载调节不便和电能消耗大的问题【10】。
总之，随着能源的减少，人们对高效节能产品的推崇，节能的电子产品将成为主流，能量回馈型交流电子负载将是未来交流电子负载的主要研究方向[11]。
本课题针对交流电子负载所需要的模拟负载功能，根据整流桥和逆变桥工作特性设计出相应的控制方式，对功率电路中的元件参数（如等效电阻，滤波电感、直流侧电容）进行分析和设计。最后运用Matlab/Simulink仿真软件对课题所设计的能量回馈型交流电子负载进行了仿真试验，验证了其功能的实现和可行性。 交流电子负载的研究现状:http://www.751com.cn/yanjiu/lunwen_31370.html
