2    基于C51单片机的烟雾报警的设计方案
2.1    任务分析
单片机应用系统可以分为只能仪器表和工业测控系统两大类，无论哪仪类，都必须以市场需求为前提。所以，在系统设计前，首先要进行广泛的市场调查，了解该系统的时常应用概况，以分析系统当前存在的问题，研究系统的时市场前景，确定市场开发设计的目的和目标。简单地说，就是通过调研克服旧缺点，开发新功能[1、6]。
 根据论文的设计要求：
（1)、熟悉Keil编程环境；
（2）、熟悉有关探测器的理论知识；
（3）、给出设计方案；
此次的设计先从硬件设计上着手。先要整理出烟雾报警系统的整体思路。确定出方案设计中需要的硬件设备。我们在确定了大的方向基础上，就应该对系统实现进行规划。包括应该采集的信号种种类、数量、范围，输出信号的匹配和转换，传感器的选择，技术指标的确定等。
2.2    设计方案
2.2.1    方案设计思想
此次设计是针对于单片机原理及其应用展开的。其中包含了我们大学四年中所学到的相关知识，运用我们所学的电工技术，传感器技术，单片机技术去设计基于单片机的烟雾报警系统。80C51单片机好比一个桥梁，联系着传感器和报警电路设备。当周围的环境（温度、湿度、烟雾浓度）达到我们设定的数值时，烟雾传感器把被测的物理量（温度、湿度、烟雾浓度）作为输入参数，转换为电量（电流、电压、电阻等等）输出。物理量和测量范围的不同，传感器的工作机理和结构就不同。通常传感器输出的电信号是模拟信号（已有许多新型传感器采用数字量输出）。当信号的数值符合A/D转换器的输入等级时，可以不用放大器放大；当信号的数值不符合A/D转换器的输入等级时，就需要放大器放大。而我们选择前者，不需要用放大器，选择数值符合A/D转换器的输入等级，这样就可以简化整个系统的设置。传感器将物理信号经过A/D转换器转化为可以利用识别的电信号给单片机，这里我们选择单片机的P1.0为输入方式，接收到信号的单片机经过程序的设定（当温度、湿度、烟雾浓度达到设定数值时）会由P2.0作为单片机的输出直接启动报警电路。此时，扬声器将发出高、低交替的2种叫声，同时二极管发光，这就达到了声光报警的效果[2、3]。
2.2.2    总体框图
根据方案的设计思想，我们从中就可以得到了烟雾报警系统的总体框图如图2-1所示下：

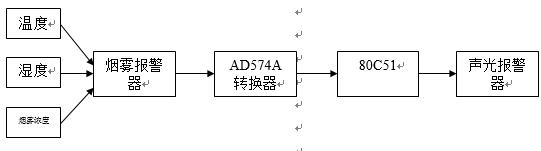

图2-1烟雾报警系统的总体框图
使用80C51单片机，选用烟雾传感器作为敏感元件，利用AD574A转换器和声光报警电路，开发了可用于家庭或小型单位火灾报警的烟雾报警器。整个设计由4大部分构成：烟雾传感器、A/D转换电路、80C51单片机、声光报警电路。其中，烟雾传感器是将现场温度、烟雾等非电信号转化为电信号；转换电路是将完成将烟雾传感器输出的模拟信号到数字信号的转换。声光报警模块由单片机和报警电路组成，由单片机控制实现不同的声光报警功能。
综合考虑各因素，本文选择NIS-09烟雾传感器用作采集系统的敏感元件。火灾中气体烟雾主要是CO2和CO。NIS-09烟雾传感器能探测CO2，CO，甲烷、煤气等多种气体，它灵敏度高，稳定性好，适合于火灾中气体的探测。A/D转换器选用AD574A转换器。

3    系统硬件实现
3.1    主控电路设计
硬件设计中最核心的器件是单片机80C51，它一方面控制A/D转换器实现模拟信号到数字信号的转换，另一方面，将采集到的数字电压值经计算机处理得到相应的二进制代码，与设定的值作比较。整个系统的软件编程就是通过汇编语言对单片机80C51实现其控制功能[12]。 51单片机的家用PM2.5烟雾报警器设计+电路图+源程序(3):http://www.751com.cn/zidonghua/lunwen_15092.html
