目前新投入使用的智能变电站中，各个厂家的合并单元大多遵循IEC 61850-9-2的标准。合并单元的研制和实现，主要包括以下几个关键环节：合并单元各个通道数据的同步，合并单元与主时钟的同步，实现同步后数据的发送[2]。

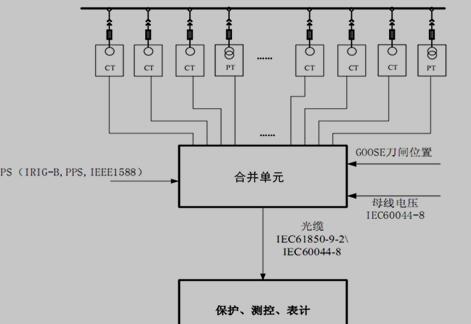

图2-1-1 合并单元结构图
2.2 IEC 61850-9-2 SV服务
2.2.1 IEC 61850-9-2 简介
    随着光电技术在传感器应用领域的突破，电子式互感器已逐步由实验室阶段走向工程应用阶段。电子式互感器的应用实现了电气量数据采集环节的数字化，一次系统的电压、电流被转换成数字信号，经过光纤或网络传递给二次设备，实现了一次系统和二次设备厂商之间的互操作问题。
    IEC充分考虑了电子式互感器发展所面临的问题，在IEC 61850 标准中对电子式互感器的数据输出接口进行了规范，在IEC 61850-7-2 中的ACSI模型中定义了抽象的采样值传输模型，并在IEC 61850-9-2 中定义了两种特殊通信服务映射（SCSM），将采样值传输模型映射到具体的通信网络及协议上。IEC 61850-7-2 定义了两种采样控制模块，分别对应组播传输方式和单播传输方式，它们是组播采样值控制块MSVCB和单播采样值控制块USVCB。采样值控制块用于控制整个传输过程，MSVCB包括八个属性和与之相关的三种ACSI服务。八个属性包括控制模块名MsvCBNam、控制引用MsvCBRef、控制块能标志SvEna、控制块标识MsvID、控制块所对应的数据集引用DatSet、配置版本ConfRev、采样率SmpRate和选项域OptFlds[3]。三种ACSI服务分别为SenMSVMessage、GetMSVCBValues和SetMSVCBValues。
2.2.2 IEC 61850-9-2LE简介
    IEC 61850-9-2LE可以看做IEC 61850-9-2的简化版本，主要内容包括以下751个方面：
    （1）明确了合并单元只需要支持采样值发送SenMSVMessage服务，去掉了GetMSVCBValues和SetMSVCBValues服务，由此合并单元不需要支持MMS协议栈。
    （2）提供了一个合并单元的IEC 61850建模实例，对合并单元模型汇总的逻辑设备、逻辑节点、数据集和采样值控制块的内容进行了实例化定义，并给出了一个MU的ICD配置文件示例，为实际应用提供了参考。
    （3）采样率有为80点/周期和256点/周期两种。当采样率为80点/周期时，采样值报文中每个APDU配置1个ASDU；当采样值为256点/周期时，每个APDU配置8个ASDU。
    （4）对采样数据帧的格式进一步进行了细化。
    （5）对采样数据模型中的可选项进行了统一规范。
    （6）对合并单元采样同步的实现方式作了补充和规范，约定了各种情况下合并单元的行为。
3  基于南瑞继保PCS-221系列装置的分析
3.1 PCS-221G-G-H2
3.1.1功能
装置通用于线路、主变和母联间隔，其主要输入功能如下：
1.  采集两组三相保护电流，一组三相计量电流，一组三相保护电压，一组三相计量电压，一路零序电压。
2.  采集中性点零序、间隙电流信号。
3.  通过通道可配置的扩展IEC 60044-8或者IEC 61850-9-2协议接收母线合并单元三相电压信号，实现母线电压切换功能。
4.  采集母线隔刀位置信号（GOOSE或常规开入）。
5.  接收光PPS 、IEEE1588或光纤IRIG-B 码同步对时信号。
主要输出功能如下：
1.  支持DL/T860.92 组网或点对点IEC 61850-9-2 协议，输出7 路或8路。
2.  支持GOOSE输出功能。
3.  支持新的变电站通讯标准 IEC 61850。 IEC61850智能变电站合并单元的实现(3):http://www.751com.cn/zidonghua/lunwen_17160.html
