2 DCS系统的介绍
2.1集散控系统的体系结构
随着 DCS 开放性的增强，其层次化的体系结构特征更加显著，充分体现了DCS集中管理、分散控制的设计思想。DCS是纵向分层、横向分散的大型综合控制系统，它以多层局部网络为依托，将分布在整个企业范围内的各种控制设备和数据处理设备连接在一起，实现各部分的信息共享和协调工作，共同完成各种控制、管理及决策任务。按照DCS各组成部分的功能分布，所有设备分别处于四个不同的层次，自下而上分别是：现场控制级、过程控制级、过程管理级和经营管理级。与这四层结构相对应的四层局部网络分别是现场网络、控制网络 、监控网络和管理网络 。其系统框图如下：

2.1.1.现场控制级
现场控制级设备直接与生产过程相连，是DCS的基础。典型的现场控制级设备是各类传感器、变送器和执行器。它们将生产过程中的各种工艺变量转换为适宜于计算机接收的电信号送往过程控制站或数据采集站；过程控制站又将输出的控制器信号)送到现场控制级设备，以驱动控制阀或变频调速装置等，实现对生产过程的控制。
2.1.2.过程控制级
过程控制级主要由过程控制站、数据采集站和现场总线接口等构成。
其功能是过程控制站接收现场控制级设备送来的信号，按照预定的控制规律进行运算，并将运算结果作为控制信号，送回到现场的执行器中去。
2.1.3.过程管理级
过程管理级的主要设备有操作站、工程师站和监控计算机等。操作站是操作人员与DCS相互交换信息的人机接口设备，是DCS的核心显示、操作和管理装置工程师站是为了控制工程师对DCS进行配置、组态、调试、文护所设置的工作站。监控计算机的主要任务是实现对生产过程的监督控制，如机组运行优化和性能计算，先进控制策略的实现等。
2.1.4.经营管理级
经营管理级是全厂自动化系统的最高一层。经营管理级的设备可能是厂级管理计算机，也可能是若干个生产装置的管理计算机。它们所面向的使用者是厂长、经理、总工程师等行政管理或运行管理人员。

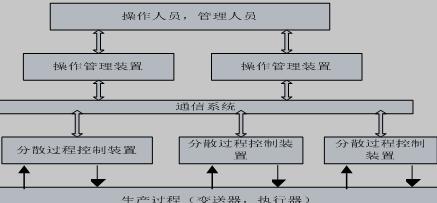

2.2集散控制系统的硬件结构
通过通信网络系统将这些硬件设备连接起来，共同实现数据采集、分散控制和集中监视、操作及管理等功能。
2.2.1分散控制装置
分散过程控制装置主要包括现场控制站、数据采集站、顺序逻辑控制站和批量控制站等， 现场控制站是DCS与生产过程之间的接口，它是DCS的核心。
2.2.2集中集中操作管理系统部分
集中操作管理系统主要包括操作站 外部设备 服务器等 ，DCS 操作站一般分为操作员站和工程师站两种。其中工程师站主要是技术人员与控制系统的人机接口。
2.2.3数据通信技术
通信是指用特定的方法，通过某种介质将信息从一处传输到另一处的过程。数据通信系统由信号、发送装置、接收装置、信道和通信协议等部分组成。
3 DCS系统概述
3.1标准规范
如果没有特别的说明，提供的系统应该要符合下列国家标准和规范的最新版本:
①ANSI/ISA S5.1    仪表符号和说明
②ISA S5.4    仪表回路图
③NEC    美国国家电器规范
④ANSI MC8.1/ISA RP55.1         数字过程计算机的硬件检验
