4.4 模拟开关模块    17
4.5整形模块    17
4.6整体模块的显示    18
5.程序设计    19
5.1整体程序设计    19
5.2 中断程序流程图    19
5.3 主程序流程图    20
6.仿真结果    21
6.1关于电容测量模块的RC谐振电路仿真    21
6.2关于电感测量模块的LC振荡电路仿真    21
6.3 电阻测量电路仿真    22
7.调试过程    24
7.1 电阻、电容和电感测量电路的具体调试    24
7.2 关于1602液晶显示模块的调试    24
8.数据的测量及分析    25
8.1测试数据    25
8.2测试结果分析    26
9.结论    27
10.致谢    28
参 考 文 献    29
附  件    30
附件1：电路图    30
附件2：PCB电路图    31
附件3： 实物图    32
附件4：元件清单    33
1.绪论
在科技飞速发展的今天，效益、速度、精准成为了人们追求的目标。在我们的生产、学习、实验过程当中，对于一些元器件的具体参数会不清楚。对此，我们往往会对这些元器件进行一些测量。万用表一般都是人们的首选。万用表顾名思义就是能“万用”的表，它简单易用，功能较全，价格可接受等优点，成为让人们在工业生产中和实验中的首选。但是，万用表也不是无所不能的。它对于一些大电容的测量无能为力，对于电感的测量也未涉及。所以制造一个方便、可行、实用电感电容测量仪是迫在眉睫。
电容、电感的测量是一项基础性的研究工作，如果电容、电感测量水平满足不了需要，会影响到相关科学技术前进的步伐，电容电感测量技术的研究设计具有尤其重要的意义。电容、电感测试仪在电子产品的生产和文修中有着非常重要的作用，电容、电感测量这一环节至相当重要。因此在生产制作这一环节中，对其产品质量的检测尤其重要，而检测电子产品质量是否合格，重点在于检测其内部核心的电路，电路的优劣决定了电子产品的好坏，而电容、电感在的电子产品的集成电路部分有着至关重要的作用。在文修人员在对电子产品及电路的文修中，方便精确的仪器会大大减少对于原电路的损伤和拆毁，大大减少了劳动力，提高了工作效率，
如今对于“低功耗手持式”电抗元器件测量仪的研究已经成为研究的热点。现在国内外有很多的仪器设备公司都致力于这项研究，精度高，低功耗，体积小一直是研究人员不断努力的目标。
这种仪器测量运用的原理通过一系列的谐振电路、振荡电路等一系列的硬件电路转换成频率的变化量，再通过单片机进行频率检测计算从而得到确定的值，从而确定相应元器件的数值。
2.电路方案的比较与论证
2.1系统设计总述
STC89C52单片机是新一代高效率、低功耗、强抗干扰的优点。其内部有程序存储器，不需外扩程序存储器也可正常工作，指令代码兼容传统52单片机。12时钟、6时钟机器周期可任意选择，最新D版本中有专用复位电路。
本设计是基于52单片机的设计。核心部分以单片机为中心，控制其余各部分完成各自的功能。如图2-1是系统结构组成。

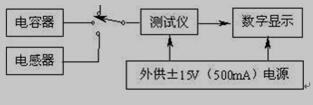

图2-1 系统结构组成图 AT89S52单片机电容电感自动测试仪设计+PCB电路图(2):http://www.751com.cn/zidonghua/lunwen_32833.html
