AT89C51单片机教室自动感应照明控制系统的设计+电路图(3)

时间:2020-08-18 20:42来源:毕业论文
图2.1系统总体框图 2.3 系统性能指标及技术要求 (1) 外界光的参数输入以及采集的问题 (2) 照明回路的控制 (3) 传感器的安装位置问题 (4) 传感器对人体信号

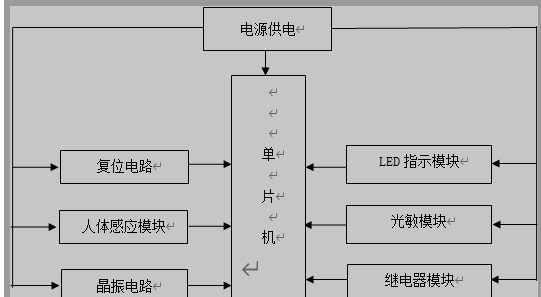

教室自动感应照明控制系统总体框图

图2.1系统总体框图

2.3 系统性能指标及技术要求

(1)   外界光的参数输入以及采集的问题

(2)   照明回路的控制

(3)   传感器的安装位置问题

(4)   传感器对人体信号参数的输入以及采集问题

(5)   感应强度问题

(6)   信号的干扰问题

(7)   成本问题。

(8)   安全问题;

(9)   方案的可行性问题;

3 系统硬件设计

3.1 主控电路

主控电路采用AT89C51单片机作为微处理器,AT89C51是一种带4K字节FLASH存储器的低电压、高性能CMOS 8位微处理器,俗称单片机。AT89C51是一种带2K字节闪存可编程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦除1000次。该器件采用ATMEL高密度非易失存储器制造技术制造,与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中,ATMEL的AT89C51是一种高效微控制器,AT89C51是它的一种精简版本。AT89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。它的外围接口电路由晶振通路、复位通路、LED提示电路、光敏模块电路、人体感应模块电路、继电器驱动接口电路等几部分组成。图3.1是系统电路图。
