1.2 本文主要内容

在科技的推动下，人们的生活、生产方式的演变异常迅猛。通讯方式也不例外。受制于传统人与人和人与外界环境之间的通讯局限，因此物联网技术应运而生。物联网，顾名思义，是一种基于互联网实现物与物之间传输数据信息的技术。

传感器是实现物联网的关键技术。本文中的桑苗温室环境因素的测控也是运用了各种传感器，大规模农业中物联网技术的使用不仅减轻了劳动农民的劳动强度，而且可以实现温室对环境变换而自动作出对农作物有利的举措，增加农民的收入，改善农民的生活质量，使投入产出比达到最佳的数值。如果温室内白天28℃，夜晚18℃，温差保持在10℃情况下，桑苗生长最快。所以当桑苗温室中的温湿度保持最佳的状况时，可以让桑苗更加茁壮地生长。

要实现测量桑苗温室内的环境，需要在桑苗温室中，适当的布置传感器的位置，使其组成一个完整的测控网络，采集温室环境的各个因素的数据信号，数据经过核心处理器处理后，与事前设定好的参数相比较，再传给控制执行模块作出动作响应，使环境因素达到适合桑苗生长的最佳状况，促进桑苗的健康茁壮地生长，增大效益。根据上面的分析，本论文的主要内容是基于物联网技术的桑苗温室监控系统研究。

第二章 系统总体方案设计

为了可以顺利完成本系统的目标，并且设计出一种价格比较低，操作比较容易，电路比较简便明了的桑苗温室监控系统，本文罗列出了两种设计方案供参考选择。

2.1 系统方案的论述

方案一：本系统主控部分选用STC12C5A60S2自带AD单片机来做为整个系统的核心，用DHT11温湿度传感器来测得系统温湿度值，用光敏电阻来检测光照强度，用MG811传感器来检测二氧化碳溶度，将测得的数据在LCD1602上显示出来，并通过蓝牙模块来给手机上发送数据，同时手机可以发送相应命令到系统的蓝牙模块上来控制LED灯的不同指示状态。

系统总体设计框图如2.1所示：

图2.1 系统总体框图

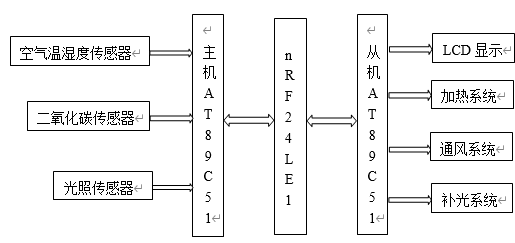

方案二：本桑苗温室控制系统的核心为AT89C51单片机，采用HTF3226LF型电容温湿度传感器来测量桑苗温室的温湿度、IRC-AT型 传感器来测量桑苗温室的 的浓度以及BH1750FVI数字光强度光照传感器来测量桑苗温室的光照强度。AT89C52主机单片机用来采集桑苗温室的各个因素的数据，把收集来的模拟信号经A/D转换成数字信号，再经过nRF24LE1无线通讯模块把处理好的数据传输给AT89C51从机单片机，然后显示在LCD1602液晶显示器上。另外，从机根据所传来的数据自动控制温湿度控制系统、透风系统和增补光的控制系统。系统的总体结构框图，如图2.2所示。

 系统总体框图

2.2 系统方案的比较与选择

 方案一中STC12C5A60S2单片机作为主控芯片，它自带10位的AD转换器，可以直接连接DHT11、MG811和光敏电阻，不需要再外置AD转换芯片。使用比较方便。其中MG811传感器用来检测 溶度，DHT11温湿度传感器用来检测温湿度，光敏电阻用来检测光照强度。单片机将检测得到的数据经过处理后在LCD1602上显示出来并通过蓝牙模块将处理好的数据发送到手机蓝牙应用上并显示在手机屏幕上。

方案二采用AT89C51为核心，分别通过传感器测得温室环境的各个数据，测得的数据传输给主机，无线传输模块nRF24LE1把经A/D转换过的数据传给输从机，从机再根据传来的数据做出相对应的处理动作。 STC12C5A60S2单片机物联网技术的桑苗温室监控系统设计+电路图+程序(3):http://www.751com.cn/zidonghua/lunwen_63312.html
