1  绪论

1.1  概述

传统的门铃声音很单调，而且拥有的功能较少，也比较弱，结构相当复杂。根本不能满足这个快速发展的社会的需要。

而现在主要是一种无绳电话可视门铃对讲系统，包括门口机和室内机，所述门口机与所述室内机相互连接，所述的门口机，包括摄像头及音频电路，所述室内机，包括连接到电话线的第一通讯模块；还包括与所述室内机无线连接的移动终端，所述室内机还包括控制模块、视频发射模块以及用于在第一通讯模块和视频发射模块间切换的电话开关模块，所述电话开关模块分别与控制模块和第一通讯模块连接，所述移动终端包括与第一通讯模块无线连接的第二通讯模块以及与所述视频发射模块无线连接的视频接收模块，其中所述第一通讯模块与第二通讯模块之间采用时分双工通讯。本设计通过采用移动终端进行对讲和控制，使得可视门铃对讲可在任意位置进行同时具备无绳电话功能。将来的门铃将会更智能化，更人性化，满足人类各种需要。

本设计主要是针对门铃系统在语音提示中文、LCD显示英文以及响铃功能的实现。

1.2  课题的总体设计

本次设计的系统是属于单片机实现功能的典型应用，通用性很强，在人们日常生活中有着广泛的应用。

本系统以单片机89C52为核心，其硬件电路由单片机、时钟与复位电路、选择按键输入电路、存储电路、音频发生器、音频放大器、扬声器、LCD显示电路以及语音电路。主要功能是当主人在家时，将开关打在“IN”，来访者来时按铃，语音提示：“请稍后，马上就来开门”，LCD显示：“Please wait for a moment!”并且音乐响起；当主人不在家时，将开关打在“OUT”，来访者来时按铃，语音提示：“家里没人，请留言姓名，谢谢！”LCD显示：“Please visit me later!”此时不响音乐。本设计主要由单片机STC89C52构成核心电路，由LM386构成音频放大，由1602LCD构成显示电路，由ISD4004构成语音录放电路。系统带有选择按键控制功能，对主人是否在家提供主观上的选择，当主人在家，但不愿意别人的打扰，这时也可以将选择按键控制为“OUT”，这样不仅具有控制方便简单和灵活性大的特点，而且提高了人性化的特点，从而大大提高了产品的质量。

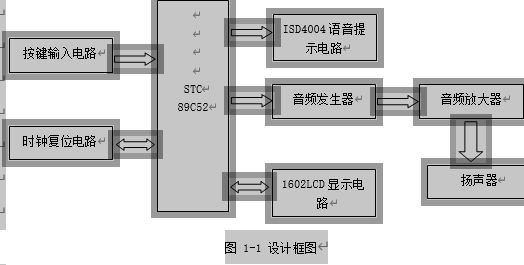

硬件电路的设计框图如图1-1所示

图 1-1 设计框图

2  硬件电路设计

2.1  硬件最小系统设计

图 2-1 单片机最小系统电路

最小系统包含单片机和它所需的时钟、电源和能让单片机复位器件，能使它一直处于正常的运转状态。电源、时钟电路是必不可少的前提，能够将最小系统当作应用的系统的中心部分，通过对其运用A/D扩展、存储器扩展等等，让单片机实现相对复杂的功效。

2.2  时钟电路的设计

2.2.1  DS1302结构框图与引脚介绍

 2-2 DS1302结构框图

1．结构框图与引脚介绍

DS1302结构框图见图2-2所示。DS1302是一种高性能、低功耗的实时时钟芯片，附加有31字节静态RAM，采用SPI三线接口与CPU进行同步通信，并可以采用突发方式，一次传送多个字节的时钟信号或RAM数据。实时时钟可以提供秒、分、时、日、星期、月和年，一个月小于31日时可自动调整，包括闰年，有效至2100年。可以采用12h或24h方式计时，采用双电源供电，可设置备用电源充电方式，同时提供了对后备电源进行涓流充电的能力。7个附加字节的暂存寄存器，包括移位寄存器、控制逻辑、振荡器、实时时钟和RAM。芯片为8引脚小型DIP封装 STC89C52单片机的电子音乐门铃设计+程序+电路图(2):http://www.751com.cn/zidonghua/lunwen_65461.html
