1.3  本课题研究的主要内容
本文主要对已经完成初步技术设计的XX mm子母弹子弹引信进行系统分析，验算引信的强度、性能和尺寸链，并进行设计修改。本文主要工作内容有：
a）强度计算；
b）性能计算；
c）尺寸链计算。
2  引信系统分析
2.1  结构组成
子母弹子弹引信主要由离心发火延期机构、离心自毁机构、离心保险机构、后坐保险机构、隔爆机构、爆炸序列和电源等组成。
离心发火延期机构由组合延期管、电点火管和电路组件组成
离心自毁机构由自毁簧、击针、钢珠、惯性销组成；
离心保险机构由两个离心子为主导的离心保险机构
隔爆机构采用滑块隔爆，包括滑块和两个离心销；
爆炸序列由火焰雷管和传爆药组成；
电源采用磁后坐发电机构，包括磁圈、磁芯、绝缘垫圈、剪切销和电储能元件。
2.2  作用原理
勤务处理过程中，子弹在1.5米意外跌落的情况下，滑块在后坐保险和离心保险的作用下不足以解除保险而移动，引信的爆炸序列出于隔爆状态，可以保证基本的勤务处理安全。
发射时，惯性筒在后坐力作用下克服惯性簧抗力下沉，解除滑块第一级保险。在后坐环境下，子弹引信内的磁后坐发电机构作用，剪切销解除对磁芯的约束，磁芯相对磁圈移动，切割磁力线，磁能转化为电能，产生的电能储存在电储能元件中，供后期引信系统发火供能。约束弹丸接近炮膛口时，离心子的离心力克服离心簧抗力以及自身后坐力所产生的摩擦力外撤，解除滑块第二级保险。滑块在离心力作用下开始解除保险运动，走过一小段距离，其侧端面被母弹体内壁挡住，滑块运动停止，其上的雷管仍处于隔爆位置。滑块外撤的同时，其底面挡住了下沉的惯性筒，防止其恢复原位影响滑块运动。子弹出舱后，母弹体内壁不再约束引信滑块。滑块在离心力作用下继续外移，滑块内的针刺延期雷管撞向引信体上的固定击针并被其刺发，经过延期后，延期雷管输出端引爆同在滑块内的针刺瞬发雷管，进而引爆传爆管及子弹内的主装药，子弹空爆。在滑块外移、针刺延期雷管被刺发的同时，反恢复销在离心力作用下外撤，部分进入子弹引信体上相应槽内，将滑块锁定在解除保险位置（反恢复）。若针刺延期雷管意外未引爆滑块内的针刺瞬发雷管，则当子弹落地后，子弹转速下降，离心销在弹簧抗力的驱动下克服离心力移动，释放运动击针的保险钢球，继而释放运动击针，运动击针在击针簧的驱动下沿径向刺发针刺瞬发雷管，再引爆传爆管和主装药，子弹引信自毁。子弹引信工作原理框图如图2. 1所示。

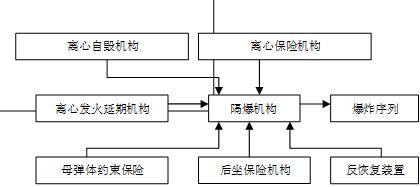

图2.1  子弹引信工作原理框图
2.3  性能综述
子弹相邻接触成串装在母弹体内。当子母弹在地面有生力量上空适时开舱后，母弹抛撒装置将成串子弹逐个抛撒出母弹弹体，而后由其引信控制，在目标上方一定高度引爆，形成罩顶式破片杀伤幕，对目标区内的人员和反装甲器材等进行攻击。而如果子母弹作为一般杀伤爆破弹攻击点目标（运兵车、碉堡和建筑物等）和远距离地面有生力量时，则母弹不开舱，由弹底引信触发作用，顺序引爆母弹内的所有子弹，有效毁伤点目标和地面有生力量。

3  设计计算及校核
3.1  弹丸及引信主要结构诸元
本文中弹丸及引信主要结构诸元参数见表3.1
表3.1  引信类型、结构诸元 多功能子母弹子弹引信系统分析与设计计算(3):http://www.751com.cn/jixie/lunwen_13571.html
