3.4  机架26
3.4.1  机架的类型26
3.4.2  机架的选择27
3.4.3  机架的主要尺寸27
3.4.4  轨座的机构28
3.4.5  机架的强度验算29
谢辞33
参考文献34
总结35
 1  绪论
1.1  轧机的定义
轧钢机也称为轧钢机械，一般把将被加工的材料在旋转的轧辊间受压力产生的塑性变形即轧制加工机器称为轧钢机，这是简单定义。大多数情况下，轧制生产过程要经过几个轧制过成，还要完成一系列的的辅助工序，如将原材料由仓库运出加热，轧件送往轧辊，轧制、翻转、剪切、打印，轧件收集、卷取成卷等。
一个轧件的全过程由多种机械按工艺顺序而成机组来完成，这种机组或机器体系叫轧钢机械或称轧钢机。第一种情况轧钢机由一个或几个工作机座（执行机构）传动机构（齿轮传动、连轴器）和使轧辊转动的电动机组，后一情况轧钢机是由若干台工做机组成，这些机组数目与加工轧材工艺过成生产率相适应，因此，轧钢机按顺序排列并且用辊道或其他运输装置连成一条工艺流水线机器组成机组。
轧钢机是机械中使金属在旋转的轧辊中产生变形的那部分设备。主要使设备排列成一定形式的工作线称为轧钢机的主机列。用以完成其他工序的机械设备称为辅助机械。

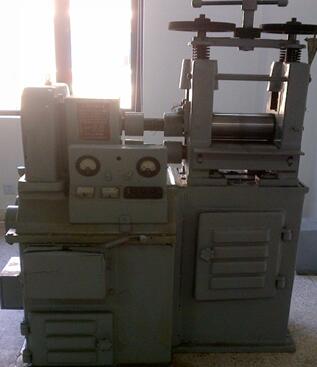

如图1-1 轧机主机
1.2轧机的标称
轧钢机的类别与规格与轧钢机的断面尺寸有关，因此轧钢机的初轧和型钢的类是以轧钢的名义直径。也就是说轧钢机的大小是常用与轧件有关的尺寸参数来标称。
初轧机和型钢轧机的主要性能参数是轧辊名义直径，因为轧辊的名义直径的大小与其能够轧制的最大断面有关，因此，初轧机和型钢轧机是以轧辊的名义直径标称的。
1.3轧机的用途
轧钢机形式有两种：冷轧与热轧，热轧主要用于开坯，兼生产一部形钢，这这种轧机的型号有630-650型轧机，500-550型轧机、650中型轧机与2300中板轧机等，冷轧主要用于终级轧制，轧带钢的产品很多，具有代表性的冷轧板带钢产品金属镀层薄板（包括镀锡板、镀锌板等）、深冲板（以汽车钢板最多）、电工硅钢板、不锈钢和涂层钢板。现也促使冷轧机的装备技术和控制技术向更高的方向发展。型号有1400mmNKW、1250mmHC单辊可逆式轧机. 1150mm二十辊冷轧机,。
1.4小型轧机的主机列
轧钢机的主要设备是由一个或数个主机列组成的。轧钢机的主机列是由原动机，传动装置和执行机构三个基本部分组成的。
1工作机座：工作机座为轧钢机的执行机构，它由轧辊及其轴承轧辊的调整机构和上轧辊的平衡机构，引导轧件的轧件进入轧辊用的导装置，工座机座的机架及支撑机座并把机座固定在地基上用的轨零、部件的和机构组成。
2传动装置：联轴器：联轴器包括电机联轴器和主联轴器，电机联轴器用来连接电动机与减速器的主动齿轮轴；而主联轴器则用来连接减速器与机轮机座的传动轴，既自减速器将转矩传至齿轮机座的主动齿轮。
减速器：在轧钢机中减速器的作用将电动机较高的转速变成轧机所需的转速，因而可以在主传动中选用价格较底的高速电动机。确定是否采用减速器的一个重要条件，就是比较减速器及其摩擦损耗的费用是否低于低速电机的与高速电机的之间的差价，一般情况下，当电机的转速小于200—250转/分才采用减速器。小型轧钢机转速小于200转/分，因而采用减速器。
采用减速器时，根据传动比的大小选用一级（传动比i小于等于8）二级（传动比等于8—40）或三级（传动比i大于40）减速器。与这些减速器相对应的轧辊速度分别为200-250转/分，40—50转/分，以及10—15转/分。 φ120窄带轧机主机系统设计+CAD图纸+答辩PPT(2):http://www.751com.cn/jixie/lunwen_15069.html
