2.1.4  水的不同流速对换热效果的影响（制冷剂侧的各项参数不变）
该测试与上述实验相同，只不过测定对象由氟利昂转变为水，基本原理一致。
2.1.5  不同换热器在各种工况下的换热能力的对比
螺纹管在换热器上的使用有多种不同的方式，但是不同换热器的换热效果各有差异，本实验就是在保证有效换热面一致，材料壁厚相同，氟利昂和水的流速、流量处于相同状态下，不同螺纹管换热器的换热效果比对。为以后设备的选型提供指导依据
2.2  结构设计
每一个测试任务所需要的仪表种类、管路结构、设备配置都不尽相同。结构设计就是根据2.1中的测试任务确定每一个测试任务所需的试验台结构设计。最后根据每个测试任务所需的管路结构，将它们整合到同一个试验系统里，通过阀门的切换来在系统中增加或移除一些仪表或设备，或者改变试验管路的结构配置，由此转变试验台的结构。
2.2.1  针对“测试换热器水流的阻力特性、氟利昂的流动阻力特性”
进行该测试需要测量进出口的压力差，所以该实验所需结构如图2.1所示。

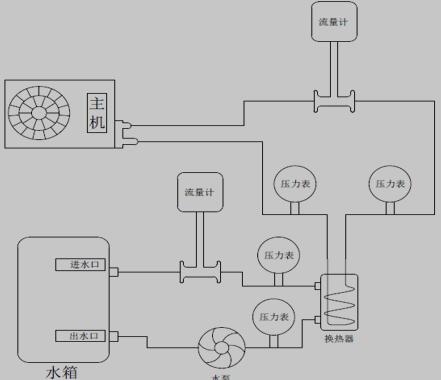

图2.1  换热器流体阻力特性测试装置结构示意图
 
2.2.2  针对“不同制冷剂在同种工况下的换热效果”
该实验需要保证水侧的水流速度，流量，进水温度等关于水的参数保持不变。同时氟利昂侧的参数（包括流量、流速）都应该保持不变 热泵用螺纹管换热器实验平台的设计+CAD图纸(4):http://www.751com.cn/jixie/lunwen_34614.html
