手工业已经不能满足于现代汽车产业的需求，在人工装配过程中，需要的工作环境、工作状况等因素，这样会导致成本极大地提升，并且要支付给工人的人工劳动报酬，并且在人工操作过程中有着不确定的人为破坏因素，例如操作人员的一不小心就会破坏仪表盘表面，或者装配失败等等，而自动化设备恰恰是可以解决这些问题的方法。本课题汽车仪表装备工作台可以解决传统汽车制造业的一些弊端和缺点，为了实现安装质量的提升，有必要研发新的自动化设备，从而提高整辆车出产的质量保证。

2.2 课题的主要技术参数

  2.2.1 汽车仪表盘装配工作台的尺寸

    本文设计的是汽车仪表盘装配工作台，经过初步计算和分析一系列步骤之后，确定下来，下面是该工作台的具体设计尺寸。

    工作台的总高 1618.5mm

    工作台的总长 1000  mm

    工作台的总宽 965   mm

设计成这样的工作台尺寸可以使工人在进行操作的时候能够十分顺手的进行汽车仪表盘的装配工作，保证一定的施工环境，同时也可以非常规整的安置机器的位置。

 2.2.2产品的规格尺寸

    产品的规格尺寸主要分为两个规格尺寸分别是仪表盘的主要规格尺寸，和定位销的主要规格尺寸，这两个尺寸在之后的设计中起到了十分重要的作用，所以下面先阐述这两个尺寸。

    (1)仪表盘的主要规格尺寸

汽车仪表盘装配工作台装配的是汽车仪表盘，汽车仪表盘的规格尺寸在这里是十分重要的，有了汽车仪表盘的具体尺寸之后才可以进行之后的后续工作。仪表盘的规格尺寸如下图：

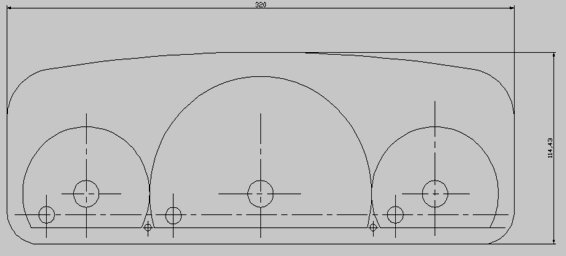

图2.1仪表盘尺寸图

仪表盘的具体尺寸如下：仪表盘的长320mm，仪表盘的宽114mm，高70mm。

    (2)定位销的主要规格尺寸

定位销起到的作用是用来定位，固定汽车仪表盘的位置，在本设计中是十分重要的。先是将仪表盘放到工作台上，之后将定位销插入仪表盘的定位孔之中，再进行移动，下压等步骤。

销链接，它的最主要的用处就是定位，也就是固定两个零件之间的相对位置。销的类型有很多种，有圆柱销，圆锥销，圆柱槽销，圆柱槽销等等，在这里我选择的是圆锥销，圆锥销具有1:50的锥度，安装十分的方便，圆锥销的定位精度也要比圆柱销高很多，而且圆锥销经过多次装拆之后对圆锥销连接的定位精度影响较小，而且圆锥销在受到横向力的作用下，它也能可靠地自锁，因此在这里我选择了圆锥销，就如图2.2所示

    定位销的尺寸，这里采用的是圆锥销，设计公式如下。     是销的剪切许用应力，这里取的是80MP，Z为定位销的个数为3个。

    所以这里销得直径选择6，所以这里选择的型号是GB/T117 6X22。

    2.2.3生产率

    这是一台自动化设备，他需要操作者手动将仪表盘和定位销放入工作台中，待工作台自动进行加工，所以综合所有的因素初步拟定为在1小时内可以加工30个汽车仪表盘。考虑到设备耐久度，每天工作8个小时，最大不可工作超过16个小时。计算这台设备一个月工作22天。每个月可以完成5280个汽车仪表盘。

  2.2.4其它

    原始条件及数据：

    电源：220VAC±10%，50Hz

    气源：0.4MPa — 0.8MPa 汽车仪表盘装配工作台的设计+CAD图纸(3):http://www.751com.cn/jixie/lunwen_42994.html
