本课题要求了解转位装置的工作原理，熟悉转向架电动转盘动作过程。
    转盘转速4.2r/min，转盘外径3100mm；
    转向架重58.8KN；装盘转动部分重力9.8KN；
    转盘回转半径1350mm。
2.1系统方案设计
    首先通过PLC控制继电器，再用继电器控制减速电机的正反转，然后通过齿轮传动控制转盘的转动，并在转动过程中通过行程开关来控制它的旋转角度，使它转到准确的位置。

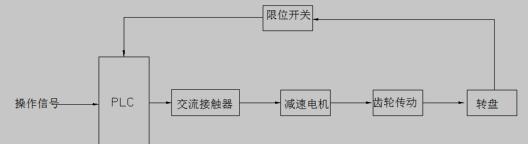

图2.1系统方案图

2.2方案选择
2.2.1 传动方案简介
方案一：
    此方案电机的输出轴先通过减速器减速，然后靠两个锥齿轮的传动换向从而打到换向的目的，最后通过两个圆柱齿轮啮合运动来驱动转盘，使他转动，实现预期的效果。 PLC转向架电动转盘设计+CAD图纸+答辩PPT(3):http://www.751com.cn/jixie/lunwen_47967.html
