 第一章 绪论

1.1 引言

  汽车要驾驶平稳自如，必须有优异的加减速性能。特别是对于安全性能，汽车应有良好的制动性能。任何制动装置都具有供能装置，控制装置，传动装置和制动器四个部分组成。较为完善的制动系还具有制动力调节装置，以及报警装置，压力保持装置。

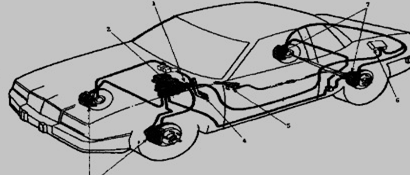

   图1-1汽车制动系统的示意图

随着汽车工业及道路条件的改善，使车速逐步提高，安全问题也就理所当然的被人们所普遍关注。汽车的安全性与汽车的制动系关系密切。目前盘式制动器又有定钳盘式制动器和浮钳盘式制动器两种。如下图所示

钳盘式制动器示意图

1.2 研究背景

  盘式制动器相比于鼓式制动器具有（1）一般没有摩擦助势的作用，所以盘式制动器的制动效能受摩擦系数的影响会比较小，也就是说盘式制动器的制动效能稳定。（2）如果盘式制动器浸水，进水后制动器的制动效能下降的较小，并且只须经过一两的制动后就能够使制动器恢复其制动效能。（3）与鼓式制动器相比，在相同的制动力矩输出的情况下，其尺寸和质量一般比较小。（4）盘式制动器的制动盘沿厚度方向的热膨胀变形量极小，因而不会使制动器间隙明显增加而导致制动踏板行程过大。（5）更加容易实现间隙自动调整，因而修理保养的工作也相对较为简单。但是盘式制动器也有其缺点。首先盘式制动器制动效能较低，所以用于液压制动系时所需要的制动促动管路压力较高，一般要用私服装置。其次驻车制动时需要加装驻车制动传动装置，其结构较复杂。所以需要通过优化设计来使制动器的体积变小，重量变轻，使盘式制动器的制动效能得以提高。

  钳盘式制动器结构紧凑、简单，其制动性能与钳盘式制动器的质量和体积有着很大的关联，减小钳盘式制动器的重量能使制动器的制动性能得到提高。因而本文重点研究钳盘式制动器中碟形弹簧体积和重量的优化，在满足各项力学性能的

前提下，减小碟形弹簧的体积和重量，从而达到减小制动器重量，提高制动器制动性能的目的。

1.3 钳盘式制动器的设计意义及现状

  盘式制动器在汽车中的应用，由于受车轮轮毂的外形尺寸的限制，在小型车上大量使用的是液压盘式制动器，重型车使用的是气压盘式制动器。 随着我国汽车工业技术的发展，特别是轿车工业的发展，汽车上采用盘式制动器配置将逐步形成规模。特别是在提高整车性能、保障安全、提高乘车者的舒适性、满足人们不短提高的生活物质需求、改善生活环境等方面都发挥着很大的作用。 MATLAB轿车钳盘式制动器的优化设计+CAD图纸+答辩PPT(2):http://www.751com.cn/jixie/lunwen_48673.html
