由于设计者水平有限，时间仓促，错误和不妥之处在所难免，恳请老师指正。

第一章  概    述

气力输送的定义为借助空气或气体在管道内流动来输送干燥的散状固体粒子或颗粒物料的输送方法。运用风机（或其他气源）使管道内形成气流来输送粮食的设备成为气力输送设备，或称风运设备。

1．1气力输送的优缺点

优点：

(1) 气力输送几乎不受进料点和卸料点的限制，布置灵活，占地少。节省建筑空间，并可以露天设置。

(2) 设备简单，投资少，建造快，对新建的和改建的都适合。

(3) 由于是密闭输送，防尘效果好，大大改善了劳动卫生条件。

(4) 在输送过程中，能降低粮温和粮食水份，并能除去部分灰尘、杂质及害虫，有利于提高粮食品质。

(5) 管理维修方便，易于实现机械化，自动化，减轻劳动强度，节约劳动力。

缺点：

(1) 动力消耗大。

(2) 设备（主要是卸料器入口）和管道（主要是弯头）磨损较快。

(3) 输送量与操作有很大关系，操作运转不当，容易发生掉料，物料沉积，以致阻塞，使输送中断。

1．2气力输送设备与机械输送设备比较

表1—1 气力输送设备与机械输送设备的比较

项目 气力输送 机械输送 项目 气力输送 机械输送

功率要求 中等到高 低到中等 基建设资费 中等 低到中等

灵活性 最大 不好 维护费 最少 还好到高

清洁程度 最好 还好到中等 准确性 好到极好 好到极好

安全程度 最大 还好到好 设备体积 紧凑 庞大

1．3气力输送的类型

目前，输送粮食用的气力输送设备，按其工作原理可分为吸送式、压送式和混合式三种。

1．3．1吸送式

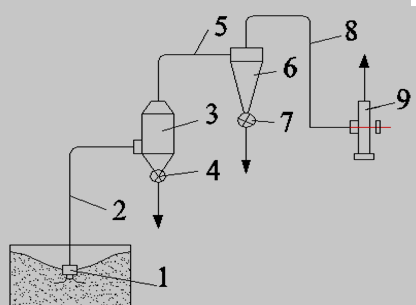

吸送式气力输送设备如图1-1所示。它是运用鼓风机从整个管路系统中抽气，使管道内的气体压力低于外界大气压力（即处于负压状态），气流和散粮形成的混合物从吸嘴被吸入输料管。粮食经输料管被送入分离器，使粮食与空气分离出来，粮食从卸料器卸出，空气则通过风管经除尘器除尘后再通过鼓风机排入大气。
