1.2 国内外研究状况
1.3 发展趋势
1.4 双向板的影响因素
在研究四边固支双向板的承载力之前,我们必须要了解影响其承载力的因素有哪些,这对我们的实验设计非常重要。
理论研究表明,板的长宽比,板的截面形式和板厚以及配筋率对板的力学性能都有一定的影响。混凝土规范规定两边长 之比小于2 的为双向板, 大于3 的为单向板。随着两边长比值的增大,板的挠度和应力显著增大;混凝土板的截面形式对其受力和变形有很大影响;而板厚的增大可以明显的降低板的挠度;板的配筋对板的挠度也有较大的影响,在配筋率为1%以内时,随着配筋率的增加,挠度位移逐渐减小,其变化趋势较明显,在配筋率大于1%时,应力的分布较平缓,位移变化的趋势也同样较平缓。所以适当的配筋率可以满足承载力的要求,还能减少钢筋的用量。
1.5 主要研究内容
本文主要以四边固支双向板作为主要研究对象,研究的主要内容分为两个方面,一个设置在不同参数条件下四边固支双向板的一个受力性能研究;另一方面,通过理论分析来进一步研究四边固支双向板的极限承载力。
1.5.1 构件的变量设置
我们以板的跨厚比以及配筋率作为变量,假如设置5组板,前面三组板研究板的跨厚比,后面三组研究板的配筋率。因为规范规定,双向板的跨厚比不得大于40,所以,三组板的跨厚比可以分别取为20,25,30;由其他研究表明,板的配筋对板的挠度也有较大的影响,在配筋率为1%以内时,随着配筋率的增加,挠度位移逐渐减小,其变化趋势较明显。所以实验构件配筋率分别取为0.1%,0.2%,0.3%。
1.5.2 课题任务
我们总的一个实验方案的设计是希望在不同参数下来对双向板进行一个承载力的对比和研究。我们需要完成以下的任务。1,材料的配置;2,构件的设计;3,构件的制备;4,测点的布置;5,加荷的方式;6,实验方案的设计;7,实验结果的理论分析。
第二章 构件的设计
2.1 试件的尺寸设计
试件的设计是我们实验方案中主要内容之一,它的主要意义在于使我们的实验能够有一定参量标准,也使得我们的理论数据与现实搭接,这使得数据不仅具有理论指导意义,还有现实的意义。 试件的设计应包括试件形状,试件尺寸与数量以及构造措施。与此同时,还应该满足结构与受力的边界条件,试验的破坏特征,试验加载条件等要求。混凝土强度等级取C30,钢筋取HRB400。
在在本实验方案中,我们将制作5组双向板结构,实验板的尺寸与工程板相比较而言其尺寸与厚度比较小。5组板分别从厚度变化,配筋率变化进行分组。
由于试验室里的具体条件,我们只能将试件设计为单跨的形式,假设柱网尺寸为1.5m×1.5m.为了更好的对比各块双向板的工作性能,所有的试件都采用一样的柱和固定基础梁,其中柱的截面尺寸为b×h=200mm×200mm,固定基础梁截面尺寸为b×h=250mm×400mm。前面三组板以厚度为变量,其平面布置及剖面图分别如下所示:
第一组板:
尺寸为b×h=1500mm×2000mm,厚度为50mm,配筋率0.2%。

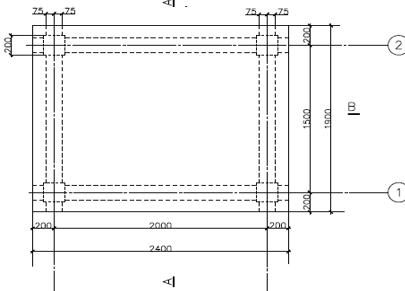

图2.1 第1组板的平面布置图
图2.2 第1组板的A-A与B-B剖面图
第二组板:
尺寸为b×h=1500mm×2000mm,厚度为60mm。配筋率0.2%。
图2.3 第2组板的平面布置图
图2.4 第2组板的A-A与B-B剖面图
第三组板:
