2.8 运用SolidWorks Simulation 热分析需要考虑的因素 8

第三章散热结构的优化设计 9

3.1散热片的的选取 9

3.2直板式散热片传热相关原理 10

3.3直肋式散热片的热分析 12

3.3.1散热片基座厚度对散热的影响分析 12

3.3.2散热片整体高度对于散热的影响 14

3.3.3散热片数量对散热的影响分析 15

3.4直肋片最佳肋片厚度的理论计算 17

3.5对散热片结构的进一步优化 20

3.5.1 进一步研究每片散热片高度改变时对温度的影响。 20

3.5.2肋片排列的疏密程度对散热的影响 21

3.6 优化后散热片散热量的计算 22

3.7散热器生产、使用的技术要求 23

第四章电源盒散热部件的结构优化 26

4.1.对电源盒底板的结构设计 26

4.1.1电源盒底板结构的要求分析: 26

4.1.2运用SolidWorks 对电源盒底板进行建模 26

4.1.3对电源盒的底板进行静态分析 27

4.2对电源盒散热板的结构设计 29

4.2.1电源盒底板结构的分析 29

4.2.3对散热板进行静态分析 30

4.3 电源盒的侧盖板的结构设计 32

4.4电源盒相关散热装置装配分析 32

4.4.1 电源盒相关散热装置的结构的分析 32

4.4.2 对装配体进行干涉检查 33

4.4.3对电源盒的散热板和底板装配体进行静态分析： 33

全文总结与展望 38

5.1 全文总结 38

5.2 展望 38

致谢 39

参考文献 40

第一章绪论

1.1抽屉式电源盒介绍

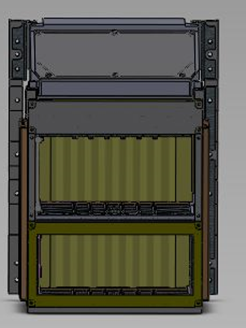

本论文所研究的抽屉式电源盒是在船舶潜艇上使用。电源盒箱体形状如图1-1所示，电源盒盒体如图1-2 所示。

抽屉式电源盒箱体三维图

图1-1 抽屉式电源盒箱体三维图图1-2抽屉式电源盒盒体三维图

如图1-1和1-2，抽屉式电源盒主要由电源盒箱体和电源盒盒体两大部分主成。根据电源盒的实际使用情况，电源盒盒体要经常拔插。因此需要根据实际使用情况来对电源盒进行设计。电源盒箱体的中间位置安放的电源盒体积较小，散热量很小，因此不要考虑散热问题。在电源盒工作时，由于电源盒内相关电子部件的发热，需要考虑电子设备的散热问题。但是电源盒箱体的中间位置安放的电源盒体积较小，散热量很小，因此不要考虑中间电源盒的散热问题。但是电源盒箱体侧边位置安放的电源盒体积大，里面安装的电子元件散热量也较大。如果不对电源盒进行散热结构设计的话会使电子设备的温度过高，导致电子设备过热损坏。因此要对侧边位置安装的电源盒进行相关散热结构的设计。
