1．2 国内外研究现状
1．3 本课题主要研究内容
微波功率模块由宽带行波管、固态功率放大驱动模块和集成电源构成，充分利用了三者的优点，具有低噪声、高功率、高效率、体积小、重量轻和可靠性高的特点，其中宽频带大功率行波管的增益特性近似钟型间或有局部增益波动，而微波宽带均衡器的增益一致性通常较好，所以均衡器的频率衰减特性主要由行波管决定。大功率行波管输出功率波动在带内最小化的过程，得到平坦的输出功率，该特殊的网络就称为均衡网络。
在均衡器的设计中，结构问题十分重要，谐振单元是均衡器最基本的组成部分，选择适当的谐振器结构非常关键，必须使得选择的结构可以和行波管放大器有很好的匹配。这就需要大量查阅资料，结合所学理论知识进行探索和研究。
在设计过程中，以电阻加载的微带谐振器枝节为基本单元，用计算机优化方法对该电路模板进行优化设计，并且最终实现满足要求的宽带微波增益均衡器。利用此方法设计均衡器，实现在8~16GHz的频率范围内提供了大于10dB的均衡量。文献综述
设计过程中进行微波增益均衡器基本理论分析，查阅资料探讨设计的基本方法，通过查阅资料和仿真模拟实验，得出枝节长度、宽度、加载电阻对陷波器但愿影响的变化曲线，通过曲线可知，通过控制微带短截线的长度可以控制枝节的谐振频率，宽度可以对谐振频率和Q值进行微调，控制加载电阻值可以控制Q值。这为我们的研究所需控制的参数提供了较好的参考。
第二章 宽带均衡器的基本理论分析
2．1 宽带均衡器的基本概念
信号在传输的过程中可能会出现幅度畸变和相移畸变。为了保证传输的质量，畸变大小应受到限制。通常是通过均衡网络来进行校正。一般用来校正幅度畸变的网络称为功率均衡器(也称衰减均衡器、幅度均衡器)，用来校正相移畸变的网络称为相移均衡器。
通常，均衡的概念为:如果信号传输系统中的某个部件不满足带内信号无畸变传输条件，信号的传输就要发生畸变。为补偿带内频响特性的不平坦度，需加入一网络，使之传输特性在带内与原系统传输特性产生互补以获得总频响特性满足无畸变传输条件。该相互补偿的过程称之为均衡，外加部件称为之均衡器。
校正幅度畸变的工作原理，是使信号在畸变之前或之后经过一个均衡网络，这个网络的特性恰好与信号的即便特性相反，这样就可以使信号不发生幅度畸变，插入的这个网络就是宽带均衡器。也就是预先补偿信号的畸变。如图2.1
图2.1 宽带均衡器原理图

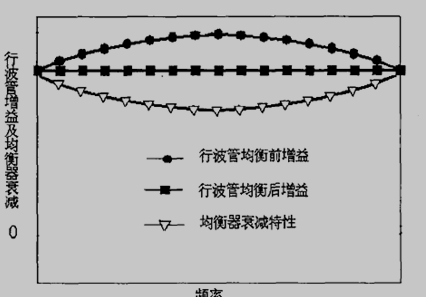

图2.2 均衡目标曲线形式
当然完全消除这种畸变实际上是不可能的，因而在实际的应用中允许有一定的校正偏差。因此宽带均衡器只能在一定的工作传输频带内只有适当的消除信号畸变的能力，并不能完全的消除信号的幅度畸变。实际上只要求总衰减特性在工作传输频带内近似为一直线，以减小波动。
根据图2.2曲线分析，为了既能使宽带均衡器在传输频带内起到校正幅度畸变的作用，同时又要保证整个传输系统在插入宽带均衡器之后能保持正常工作，对宽带均衡器有以下两点技术要求:
(1)在传输频带内具有合乎预期要求的均衡频率特性。
(2)输入输出驻波尽量小，使之能与前后级部件匹配连接。这就要求反射功率应该越小越好，但对均衡器而言，不希望所有的能量都传输过去，有部分能量必须依靠均衡器来吸收。
