                           P PV                                  (1.2.2)

    式中      P——流体内部某一点的压强;

              PV——相应液体温度的蒸汽压强。

    通过以上的分析我们可以把空化现象概括为如下的几个要点:

    (1)空化是静止的或流动的液体中的一种动态过程。无论固体或气体,在正常情况下都不会发生这种现象。

    (2)空化是液体中压力降低的结果,只要使压力降低并保持在液体的性质所决定的临界压力以下一定时间,空化就可能发生。所以可以通过控制压力来控制空化的出现及其变化过程。

    (3)空化现象是一种物理变化过程,它涉及空泡生长、压缩和溃灭的全过程。

    空化现象长期以来被认为是一个比较复杂的问题,空化机理至今尚未弄得很清楚,主要是影响因素较多,简要可归纳如下:

    (1)液体中的含气量影响  各种液体有不同的内聚力和沸点;就是同一种液体,由于含气量和杂志的不同,其空化条件也各异。一般来说,液体中未溶解的空气,对空气产生明显的影响(溶解了的气体则无影响)。

    (2)温度的影响  液体的温度与汽化压力成正比关系。温度上升汽化压力增大,空化数 减少,因此沸点低的液体容易产生空化,水的汽化压力与水温关系见图1.2.1。

    汽化压力与水温关

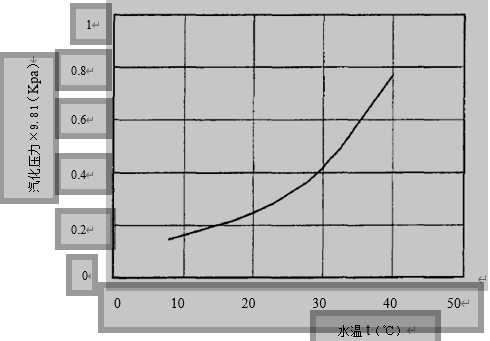

    图1.2.1 汽化压力与水温关系

    Fig.1.2.1 Relation of evaporation pressure and water temperature

    (3)压强的影响  由于大气压力各地不同,在压力低的地方容易产生空化。另外压力脉动对空化的生长和发展也有明显的影响。在室内试验中,有时用加压法来延迟空化水流的初生。

    1.2.2  空化的类型

    空化有各种不同的分类法。

    (1)按空化的动力特性分:

    ①游移型空化  由在液体中移动的孤立的瞬态空泡或空泡群组成的空化现象。空泡会随液体的流动而移动并随流场压力的变化膨胀、收缩、溃灭。

    ②固定型空化  空化初生后,形成附着在边界上的空腔,即固定型空化,这是一种相对稳定的空化方式。固定型的空泡的大小,与绕流物体的大小、表面粗糙度、液体的物理性质以及流场中的压力分布有关。空腔内空泡及空腔尺寸的变化只能通过高速摄影后的照片才能辨别。

    ③漩涡型空化  液流受到强烈扰动而产生漩涡所形成的空化,空化形态多呈现漩涡型,不稳定,是一种瞬息随机变化的空化。

    ④振荡型空化  是一种无主流空化,与前几种空化的主要差异在于液体中某一单元经受多次压力振荡而产生的空化循环,时段为毫秒( )。在振荡空化中,造成空化生成和溃灭的作用力是由于液体中的系列连续的高振幅和高频的压力脉动。

    (2)按空化的外貌特征分:

    泡状空化、片状空化、斑状空化、条纹状空化、团状空化、雾状空化、梢涡空化和毂涡空化等。

    (3)按空化的发展阶段分:

    ①初生空化  随着水流中压力的降低,水流中开始出现阵发性的空泡称为初生空化。初生空化出现的范围很小,肉眼仅可观察。如果压力稍有提高,则此空泡就会消失。

    ②局部空化  随着在运动物体上的初生空化继续发展,初生空化区将沿着水流方向加长,沿着水流的垂直方向加厚。致使绕流流体上产生一片固定的空化区,该空化区的尺寸随流速增大、压力降低而进一步发展扩大。
