自动焊锡系统机械机构主要包括几大部分，分别是X,Y,Z轴的机架，工作台，还有焊枪组件和出丝机构等。经过设计计算以及利用Pro/engineer完成最终装配体。

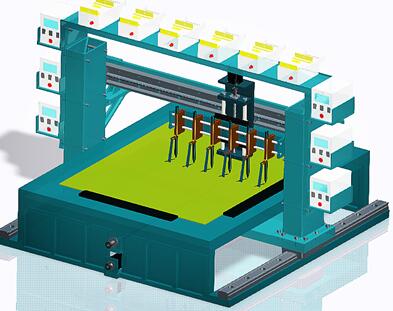

   图2.1 自动焊锡系统的总装配图
2.2  自动焊锡系统的X,Y,Z轴的机械机构设计
已知条件：
    Z轴负载物体重量 =43.6KG=436N，X轴零件重量负载为86.35kg，Y轴零件重量负载为734.01kg，Z轴的最大行程 =284mm，X轴最大行程 =1620mm，
Y轴最大行程 =1640mm，快速进给速度均为 =10m/min，定位精度为20um/300mm，全行程25um，重复定位精度为10um，要求寿命为20000小时

2.2.1 X,Y,Z轴滚珠丝杠基本设计数据计算
1）导程计算

 -工作台最高移动速度
 -电机最高转速；
i -传动比
电机与丝杠间采用联轴器连接，i=1
由已知条件得 =10m/min，
初步设定电机最高转速 =2000r/min
代入公式算得 0.005m
初查《滚珠丝杠设计与选型》取 5mm
因X,Y,Z三轴要求移动速度一致，因此导程初查值一致，均为 5mm
2）确定当量转速与当量载荷
（1）工作情况下
丝杠转速
已知 =10m/min,  =5mm，i=1

X,Y,Z三轴参数一致，结果相同
（2）当量转速计算
当量转速   /100+  /100+  /100+  /100
t-工作时间比例
已知 2000r/min, =100%
数据代入得 1667*100/100=2000r/min
X,Y,Z三轴参数一致，结果相同
（3）当量载荷计算

Z轴:
X轴：
Y轴
由已知条件代入公式得到
    X轴    Y轴    Z轴
            127N    1079N    436N
            127N    1079N    436N
3）初选滚珠丝杠副
由动载荷计算公式知

 -负荷系数
 -使用寿命
查《滚珠丝杠设计与选型》表3.8.1，得 =1.1
已知 =436N, ＝20000h
    X轴    Y轴    Z轴
     127N    1079N    436N
     20000h    20000h    20000h
     1870N    15890N    6421N


   4）计算所需最小螺纹底径
（1）计算最大轴向变形量
① （1/3—1/4）重复定位精度 ②  (1/4—1/5 )定位精度
 -最大轴向变形量
已知重复定位精度10 ,定位精度25
① ＝3 ② ＝6
取两种结果最小值 ＝3
X,Y,Z三轴参数一致，结果相同
（2）估算最小螺纹底径
因为要求进行预拉伸校核
在选取双端固定的支持形式的情况下

 ：最小螺纹底径mm
L-两端固定支撑的距离
 -静摩擦力, =
    X轴    Y轴    Z轴
两端支撑的距离    1700mm    1750mm    359mm
载荷    127N    1079N    436N
摩擦系数    0.15    0.15    0.15
最小螺纹底径
4.1mm    11.98mm    3.4mm

5）滚珠丝杠副的型号确认
由计算出的 ， ， 结合实际机床尺寸以及精度需求在《滚珠丝杠 设计与选型》中选取相应规格的滚珠丝杠副具体参数 Pro/E自动焊锡系统的设计与应用+文献综述(3):http://www.751com.cn/zidonghua/lunwen_13501.html
