(2)应答器进入这个区域时，接收到阅读器的射频脉冲，
经过桥式整流后给电容器充电，电容电压经过稳压后作为工作电压。
(3)数据解调部分从接收到的射频脉冲中解调出命令和数据并送到控制逻辑，控制逻辑接受指令完成存储、发送数据或其他操作。
(4)如需要发送数据，则将数据调制，然后从收发模块发送出去。
(5)阅读器接收到返回的数据后，解码并进行错误校验来决定数据的有效性，然后进行处理，必要时可通过RS232，RS422。RS485或无线接口将数据传送到计算机，阅读器发送的射频信号除提供能量外，通常还提供时钟信号，使数据同步，从而简化系统设计。

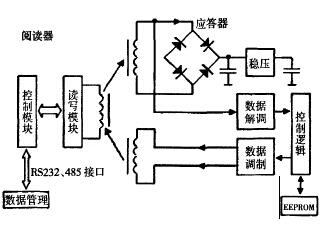

              图2.1 RFID工作原理
   最简单的RFID系统的工作原理，如图2.2：

图2.2 系统工作原理图
RFID系统的工作原理并不复杂，主要用于完成Reader和Tag之间的数据交换。在实际应用中，Tag存储约定格式的数据并粘贴在待识别目标对象的表面；
待Tag进入到Reader的作用区域内，Tag接收Reader天线发送的特定频率的无线射频信号，产生感应电流，获得能量的Tag被驱动并将芯片中的存储信息发送RFID技术是一项利用射频信号通过空间耦合（交变磁场或电磁场）实现的无接触式信息传递并通过所传递的信息达到自动识别的技术。利用射频信号和空间耦合传输特性实现对被识别物体的自动识别。射频标签与读写器之间通过耦合元件实现射频信号的空间（非接触）耦合。在耦合通道内，根据时序关系，实现能量的传递和数据的交换。以RFID卡片阅读器及电子标签之间的通信及能量感应方式来看大致可以分成：电感耦合及电磁反向散射耦两种。一般低频的RFID大都采用电感耦合，通过空间高频交变磁场实现耦合，依据的是电磁感应定律。而高频大多采用电磁反向散射耦合（如雷达原理模型），发射出去的电磁波，碰到目标后反射，同时携带回目标信息，依据的是电磁波的空间传播规律。

2.3  RFID系统组成
（1）系统电子标签部分
RFID电子标签是物品标识的一种最有效方式，具有传统标签无法比拟的功能。首先，它具有写入信息和更新内存的能力，方便信息更新，而传统标签的内存则不能更改；其次，它可以识别单个具体的对象，而传统标签只能识别一类对象；第三，它采用无线电射频信号，可穿透塑料、木材和纸张等非透明、非金属材质的障碍物进行通信，识别范围不局限在视野范围内，而传统标签通过激光识别必须在可视范围内；第四，它的存储信息量非常大，可达数Megabytes，这点是传统标签无法比拟的；第五，它的环境适应性很强，对水、油、化学物品等物质有很强的抵抗性，而传统标签的载体是纸张，较易受到污染；另外，在数据安全方面，它承载的电子信息可由加密算法安全管理，读写器与电子标签之间也可相互认证，实现安全通信和存储，系统可靠性高，不易伪造和变造。
系统的电子标签进入磁场后，如果接收到阅读器发出的特殊射频信号，就能凭借感应电流所获得的能量发送出存储在芯片中的产品信息，或者主动发送某一频率的信号。这部分方案成熟，实验结果理想。
（2）系统读写器部分
读写器是负责读取或写入标签信息的设备，它能够自动以无接触的方式读取电子标签所存储的电子数据,是RFID系统信息控制和处理中心。解读器与电子标签之间存在着通信协议,彼此互传信息。每当黏附有电子标签的物体通过它的读取范围时,就向标签发射无线电波,然后标签回送自身储存的物体信息,整个过程是非接触式的。 基于RFID的广告牌监管系统设计(4):http://www.751com.cn/zidonghua/lunwen_17790.html
