4、系统软件设计过程。包括系统总的设计思路、A/D模块、D/A模块的底层驱动程序。
2 系统总体电路设计与分析
2．1微机保护装置硬件概述

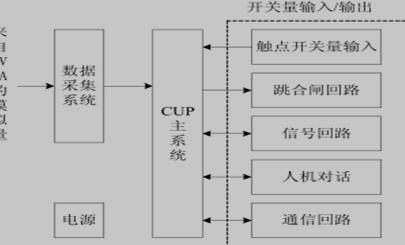

微机保护装置根据其各个部分功能可分为四个部分：数据采集模块、CPU 模块、开关量输入/输出回路模块、电源回路模块等。典型的微机保护硬件结构如图2.1所示。

图2.1 微机保护硬件系统示意图
 数据采集系统从功能上讲就是模拟量输入系统。采集系统将装置不能识别模拟信号装换成可识别的数字信号。根据模数转换的原理不同，模拟量输入系统可分为有两种方式，第一种是基于 A/D 转换器的数据采集系统，另一种是基于 V/F 转换的数据采集系统。在本文中采用第一种方法。
CPU 模块包括 CPU芯片、数据存储器、程序存储器、复位电路、定时器、并行接口和串行接口等。CPU芯片会执行放在程序存储器中的程序，然后对数据采集系统输入到数据存储器的原始数据进行分析处理， 从而完成继电保护的测量、 逻辑和控制功能。
开关量的输入/输出回路包括外部触点输入回路，跳闸、合闸、信号出口回路由并行接口、光电耦合电路及中间继电器等。从而能完成各种保护的出口跳闸、信号报警以及外部接点输入等工作。人机接口模块包括键盘电路和LCD液晶显示电路两个部分。 微处理器MC68HC912DG128A微机型保护装置的软硬件设计+源程序(3):http://www.751com.cn/zidonghua/lunwen_30000.html
