1. 充电桩发展现状及系统的研究内容
1.1 国外研究现状
 1.2 国内电动汽车发展现状
1.3 本课题设计的主要工作和任务
本课题简单的介绍了交流充电桩的电气部分，详细的介绍了RFID收费系统的其他模块的设计。主要以单片机为主控模块，并协调其他的模块工作。本系统通过基于MF-RC500的读写模块读取IC卡的信息，然后通过控制器的处理，最后将IC卡内的信息通过LCD显示器显示出来。要经过以下几部分设计来完成：
（a）LCD显示部分的设计
（b）供电电源换的设计
（c）时钟模块的设计
（d）读写模块的和存储模块的设计
本设计需要做的主要工作有：通过搜集相关资料，了解各模块工作原理。翻阅这些元件的信息并掌握它们的特性及用途。
2. 交流充电桩的原理及功能
交流充电桩是电动汽车的充电站，一般安装在超市停车场，小区停车位，它可以实现车充电计费、显示充电电量。可以为不同型号的电动汽车充电。充电桩直接与电网相连接，然后220v的交流电通过充电桩转换成合适的的电压电流。这样就能够实现对电动汽车的快速充电。电动汽车充电桩具有安全可靠，建设设备成本低等优点同时便于运行、文护。电动汽车用户可以通过充电桩的人机交互界面进行相应的操作，方便用户操作。
2.1 交流充电桩的工作原理
如图1所示，交流充电系统主要由两部分组成：第一部分为主回路部分主要包括交流控制接触器、充电接口连接装置以及输入保护断路装置和智能电表；第二部分为二次回路主要由显示装置、刷卡读写装置、运行指示灯、紧急断电按钮等组成。
  当电动汽车充电桩发生漏电、短路、过载等情况时，保护器将能对电路起到保护作用。交流接触器控制着交流充电桩的回路的通断，电动汽车的充电接口上的连接器，它能够将充电接口锁定在汽车上，从而防止在充电过程中充电枪滑落的情况防止误操作。信号指示灯主要显示充电的状态。交流智能表显示电动汽车充电的电量。人机交互设备则可以提供设置启停控制和刷卡等功能。

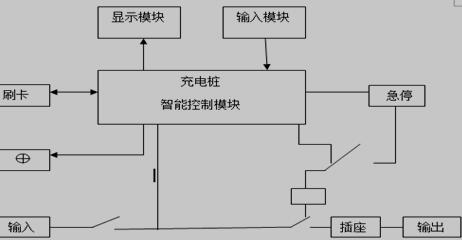

图1 充电桩的电气部分的设计
2.2 交流充电桩的功能目标
(1) 实现220V,7KW的供电能力。
(2) 可以通过LCD显示装置，知道充电信息。
(3) 通过发光指示灯，知道当前的充电状态。
(4) 强制开关，可以及时切断电路。
(5) 具备充电短路、漏电和短路保护的功能。
(6) 能够进行交流充电。
(7)可以设置急停开关,能够确保充电桩在紧急情况下停止充电。
(8)具备有防雷和过压保护功能。
3. 系统硬件电路设计总方案
如图2所示，该充电桩管理系统由读写、存储、显示及控制等几个模块组成。采用RFID技术当该装置工作时，读写模块不断发射固定的电磁波。当有IC卡进入到读写模块的感应范围是时，IC卡内的线圈自动感应产生感应电流从而激活IC卡产生能量。激活后的卡片然后经过调制等一系列的转换后，将IC卡内的信息调制到载波上。然后通过IC卡内的天线发送到读写模块，经过微控制器的处理，然后验证该卡的合法性，然后经过液晶显示模块显示卡内的信息。 AT89C52单片机电动汽车充电桩RFID收费管理系统设计+电路图(2):http://www.751com.cn/zidonghua/lunwen_34539.html
