电子科学技术日新月异，计算机应用遍布全球，计算机辅助设计和电子虚拟仿真软件在电路的设计和仿真中不可或缺，在验证实验数据和各种电路中实用广泛，已成为电子课程教学中一种先进工具和手段。它直观的界面，生动形象的仿真使初学者能够很好的理解和运用。

1.3  Multisim的特点

（1）直观的图形界面

整个界面就像一个电子实验工作平台，绘制电路所需要的原件和仿真所需要的仪器仪表都可以直接放在工作区域，点下鼠标就可以完成导线的连接，软件仪器的控制面板和操作方式和实物相似，测量数据、波形和特性曲线就像在真实仪器上看到的一样。

（2）丰富的元器件库

包括基本元件、半导体原件、CMOS数字ADC、IC、DAC、、MCU和其他的部件，用户可以通过编辑器自己创建所需要的元件，还可以到官网对元件模型进行检测和认知。

（3）丰富的仪器仪表测试

除了EWB数字万用表、函数发生器、4通道示波器、扫频仪、字信号发生器、逻辑发生器和逻辑转换仪器外，还新增了瓦特计、失真分析仪、频谱分析仪和网络分析仪，而且所有仪器可多台调用。

（4）完备的分析手段

除了EWB提供的直流工作分析、交流分析、瞬态分析、傅里叶分析、噪声分析、失真分析、参数扫描法分析等等能满足基本的电子电路设计和分析要求。

（5）强大的仿真能力

既可以对模拟电路或数字电路进行仿真，也可以进行数模混合仿真。仿真失败会显示错误信息、提示可能出错的原因，仿真结果可以随时存储和打印。

（6）完美的兼容能力

工程人员可有效地分享仿真数据和模拟数据，无需转换文件格式，分享中减少错误，提高了效率。

2  抢答器的系统概述

2.1  功能简介

八路数字抢答器的主要功能有以下三点：

（1）最多可以用来8名选手参加比赛，其对应的编号分别是0、1、2、3、4、5、6、7每个选手有一个按钮，按钮的编号和选手的编号是一一对应的。

（2）主持人操作控制开关，用来控制系统的清零（编号显示及数码管灭灯）和抢答的开始以及倒计时电路的倒计时。

（3）抢答器具有对于第一个抢答信号有优先编码、锁存和译码显示的功能。当抢答信号输入时，会锁存相应的编码，然后通过R-S触发器和数字译码器在LED数码管上显示出来。此时其他人再按任何一个抢答按钮都没有效果的，优先抢答选手的编号会一直保持不变，倒计时也会停止在抢答的那一刻，抢答编号显示在LED数码管上，直到主持人将系统清除为止，则可以进行下一轮的抢答。

2.2  工作原理

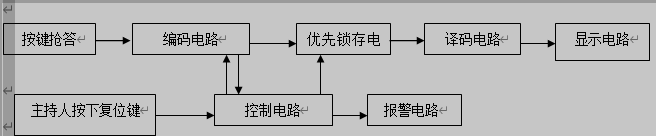

如图2.1所示是抢答器的结构原理框图。由编码电路、优先锁存电路、译码电路和显示电路等组成。答题开始阶段，主持人首先按下复位键，将前一次的信息清零，宣布答题开始，然后选手按下抢答按键，根据优先的鉴别，第一位按键的选手编号将显示在数码管上，其他选手再进行按键是无效的，蜂鸣器报警提示抢答完成。此轮抢答结束，主持人再次按下复位键清零进行下一轮的抢答。

图2.1  抢答器结构原理图

2.3  设计思路

本题的设计思路首先要判断第一个抢答者的信号，要将他的信号优先编码，这里就会用到优先编码器，然后在得到第一信号之后应立即将电路的输入封锁，这样其他组的抢答信号就会无效。再将这一信号发送到译码器中进行译码，然后再显示在LED数码管上，这里要注意的是抢答者必须在主持人按下开关后再进行抢答，否则无效。 基于Multisim的八路数字抢答器的设计+电路图(2):http://www.751com.cn/zidonghua/lunwen_60104.html
