5)     厕所距离最远的工作点不应大于50m。厕所设前室，前室内宜设置洗手盆。厕所应有天然采光和不向邻室对流的直接自然通风，条件不许可时，应设机械排风装置。凡有给排水系统公用设施的地方，设室内水冲式厕所。室内厕所及前室应分别设污水池、地漏、洗手台和镜台。厕所宜采用瓷质的大小便糟，大便厕位宜设隔板。要妥善解决厕所的排气问题。
 交通联系方面按照相应规范要求，设置主楼梯一间，消防楼梯两间，电梯两部。主楼梯处不设置门，但安全等级依旧按照消防楼梯设计，而消防楼梯设置外推安全门，门洞不小于1500mm。平面布置如图1.1 。

图1.1 底层建筑平面功能布置图
（2）建筑立面设计
立面主要通过外立面的装饰材料表现风格的不同，主要风格定位为简洁、清新。同时又质朴大气。在外立面材料的选择上考虑到上海所在的海边气候，易受海风气候影响。因而采用不褪色、耐腐蚀、耐风化、强度高、抗冻与抗渗性好文化石做外墙贴面材料。这种材料不仅具有低碳环保、质地轻、防尘自洁功能、安装简单、省费用等优点。而且色泽丰富、纹理鲜明，非常适合做装饰材料。另外，注意选择基地环境，利用原有绿化为建筑遮荫， 合理栽种花草树木为教学楼创造舒适宜人的小环境等等。建筑立面图如图1.2 。

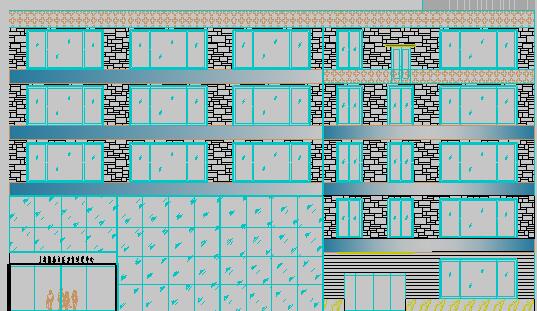

图1.2 建筑主立面图
（3）建筑剖面设计
1）以自然通风为主， 机械通风为辅。
2）提高教学楼围护结构的保温隔热性能，使其标准高于规范要求。 建筑采用外遮阳玻璃采用夹层中空玻璃或LOW-E 玻璃，外墙采用外保温。屋顶采用轻型太阳能板，体现当今建筑节能、环保的建筑理念。这些都能增强建筑的保温隔热性能。
3）有效利用天然采光。应保证主要用房的最佳建筑朝向，避免室内直射阳光。教学用房宜双侧采光，主要采光面应位于学生座位左侧，主要采光窗窗台高度宜为900mm。
4）屋面排水系统，雨水通过外墙的落水管由屋顶落置室外。

第2章  结构设计
2.1设计依据
1. 工程使用年限：
本工程设计使用年限为50年。
2. 技术参考资料：
（1）气象资料
本设计题目所在上海地区的基本气象资料如下：
基本风压 ：W0 =0.55 KN/m2；
基本雪压 ：S0=0.20 KN/m2。
（2）地质资料
本工程±0.000相当于绝对标高3.350m。上海地区的地下水，主要有浅部土层的潜水，其补给来源主要为大气降水与地表径流。本建筑拟建场地处常见地下高水位在天然地坪下0.500m处，低水位在天然地坪下1.500m处。
本拟建场地天然地基分析评价在表2.1，为Ⅳ类场地土。根据设计要求，拟采用预应力高强混凝土管桩基础（简称PHC桩），桩端持力层为灰色砂质粉土层，详细勘探地质资料见下表：
表2.1 各土层桩侧极限摩阻力标准值fs及桩端土极限端阻力标准值fp
土层编号    土层名称    层底绝对标高 (m)    重度
（KN/ m3）    简称PHC桩
                fs （kpa）    fp（kpa）
    天然地面    3.250    /    /    /
1    杂填土    2.730    18.0    /    /
2    褐黄色～灰黄色粉质黏土    0.430    19.0    /    / 社区事务受理中心建筑与结构设计+CAD图纸(4):http://www.751com.cn/gongcheng/lunwen_13020.html
