1    绪论
1.1  课题研究的目的及意义
随着工业的发展，越来越多的需要用硬质合金来加工零件，由此来修整硬质合金刀具就要靠金刚砂轮来加工。比如钻头的退刀槽，螺纹钢的制造，罐头等都需要用金刚砂轮来加工，特别是加工带有圆弧的硬质合金工件，其最佳方法就是用带有同样圆弧的金刚砂轮来加工。金刚砂轮是超硬磨具类的一种产品,金刚砂轮由于有独特的特性，使金刚砂轮在磨削加工中成为磨削硬脆材料及硬质合金的理想工具，不但效率高、精度高，而且粗糙好、磨具消耗少、使用寿命长。金刚石是世界上已知的最硬物质，并具有高导热性、高绝缘性、高化学稳定性、高温半导体特性等多种优良性能，可用于高效优质加工铝、铜等有色金属，特别适合于加工硬脆非金属材料[3]。
金刚砂轮修整机是用于机械加工中成型磨削的高精度、高效率、高寿命、低成本的成型修整工具，它是集粉末冶金技术、超硬材料加工技术、精密加工与精密测量技术、CAD与CAM技术、金刚石技术等多种学科于一身的集成机、光、电技术一体化的高科技、高附加值的功能性新材料产品。这种高科技产品及其技术的推广使用，对于提高企业竞争力、提高产品品质及产量、降低成本、促进企业创新能力具有十分显著的效果，对于提高我国机械加工行业的技术水平，改造传统工业，实现规模化生产，大幅度降低成本，提高生产效率，缩短供货周期，提高产品竞争力，特别是中国汽车行业面临“入关”后国外品牌汽车的竞争，广泛采用金刚石砂轮技术具有十分重要的社会意义和实现意义。
1.2  金刚砂轮修整机的简介
金刚砂轮修整机顾名思义是用来修正金刚砂轮的一种机床。下面是一台台湾某公司生产的金刚砂轮修整机。设备的外型如图1.1。

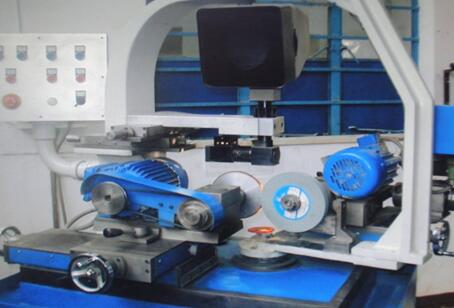

图1.1  台湾某公司的金刚砂轮修整机
    金刚砂轮修整机的工作原理如下：
    被修整的金刚砂轮安装在一个旋转主轴上，而作为主修轮的是一个用绿色碳化硅材料制成的砂轮，同样也被安装在另一根配备有进给系统旋转主轴上。启动两根主轴，是两个砂轮旋转，一般被修轮的转速低于修整轮，并且要求两轮反向旋转，通过进给系统，使主修轮去磨削被修整的金刚砂轮，主修轮在自转的同时，它还依靠一个曲柄连杆机构左右往复运动，另外还能通过一个摇杆机构绕着回转中心做往复圆周运动，以达到修整某些圆弧轨迹。如图1.1-2。虽然金刚砂轮的硬度比绿色碳化硅硬，但在一定的转速差的情况下，绿色碳化硅砂轮完全能切削金刚砂轮，以达到修整的目的。
1.2.1 金刚砂轮简介
    金刚砂轮是磨削的切削工具，他有许多细小而坚硬的磨粒和结合剂粘结而成的多孔物体，磨粒直接担负着切学工作，必须锋利且具有高硬度，耐热性及一定韧性。金刚砂轮是超硬磨具的一种，以金刚石磨料为原料，分别用金属粉，树脂粉，陶瓷和电镀金属作结合剂，制成各种形状制品。用于磨削，抛光，研磨的工具交金刚石磨具。由于金刚石的独特特性，是金刚砂轮在磨削加工中成为磨削硬脆材料及硬质合金的理想工具，不但效率高，精度高且粗糙度好，磨具消耗少，使用寿命长。金刚石是世界上已知最硬的物质，并且具有高导热性，高绝缘性，高化学稳定性等多种优良性能。特别适用于加工硬脆材料。
1.2.2 金刚砂轮的结构
金刚砂轮的结构一般有工作层，基体，过渡层三部分组成 金刚砂轮修整机往复机构及投影机构的设计+CAD图纸(2):http://www.751com.cn/jixie/lunwen_15645.html
