2.2机构的选择    3
2.3电机的选择    3
2.4传动比的分配    4
2.5螺杆螺母的选择    5
2.6蜗轮蜗杆的选择    5
2.7机构的电路图设计    5
第三章  机构各个零件的设计    7
3.1螺杆螺母的设计过程    7
3.1.1螺杆中径    7
3.2蜗轮蜗杆的设计过程    9
3.3箱体的结构设计    13
3.3.1箱体的毛坯和材料    13
3.3.2箱体加工工艺    14
3.3.3根据蜗轮蜗杆的尺寸设计下箱体尺寸    14
3.3.4根据螺杆轴和蜗杆轴确定上箱体基本尺寸    15
3.4联轴器选用    17
3.4.1联轴器类型的选择    17
3.4.2联轴器型号的选择    18
3.5联接键选用及校核    18
3.6轴承的选择    19
第四章  结构设计    20
4.1整体设计    20
4.2螺母套筒的设计    22
4.3箱体的设计    23
4.4滚动轴承的外部密封装置    24
4.5 工程图简介    24
4.6 零件工程图    24
小结    25
致谢    26
参考文献    27
第一章  绪论
1.1引言
毕业设计考验的是我们的综合能力，是我们大学四年学习成果的直观体现，是对我们自主学习能力、设计以及思维能力的重要考核指标。
此次毕业设计的课题为“电动升降机设计与机构分析”，在设计过程中涉及到了很多在过去的四年中我们所学到的知识，例如齿轮、螺旋千斤顶、轴和与它们相关的专业知识。这次是我们第二次接触实际进行设计，相信无论对于我们知识的强化还是创新能力、思考能力又是一次新的锻炼和挑战。
1.2课题研究的基本内容
    由于旱涝季节影响，水位忽高忽低，导致皮带输送机的倾角过大，煤在传输过程中由于摩擦力过大，很容易滑落，降低工作效率。为此在两端传送带接触部位设置顶升机，手动调节传送带的高度，达到减小倾角的目的。

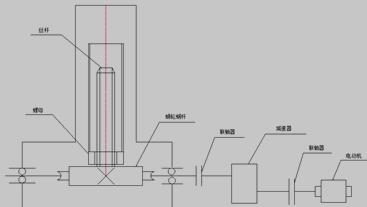

如图1-2所示，此为顶升机的结构示意图。该顶升机的动力装置为电动机，其选择要求上需要提供驱动顶升机足够的动力；电动机与蜗轮蜗杆之间设置有减速器，此减速器许根据实际情况设置其减速比；蜗轮蜗杆和减速器、减速器和电动机之间以联轴器进行连接；蜗轮蜗杆旁有个与之对应的垂直传动的丝杆，丝杆上是与之配合的螺母，螺母固定连接在与支架直接接触的凸台上。

图1-2  顶升机结构示意图
    该顶升机的工作原理是：电动机将动力传给蜗轮蜗杆，蜗轮蜗杆驱动与之垂直的丝杆旋转，带动螺母旋转，最后使外面的凸台运动。
    需要注意的是，为实现顶升机能够上下运动，在减速器中需设置两种传动方式，以改变方向。
1.3设计任务
    1、皮带输送机升降机构总装配图，A3，1张。
    2、皮带输送机升降机构零件图，A4，若干。
3、编写毕业设计综合实践报告。
第二章  总体设计
2.1机构工作要求2.2机构的选择
    用机械传动的方法來设计带式输送机的升降机构。理由是：（1）码头的人员很多，环境复杂，安全问题要排在首位，利用机械起吊方案可以保证最高扬程不高，从而保证在紧急情况下码头人员的安全问题，减少意外的发生；（2）由于机構使用低频机械吊装方案，只要平時要加强维护，我们可以确保该机构不长的情况下使用时仍能正常工作；（3）码头的扬程很多很容易影响机器的运转，使得顶升机无法正常运行；（4）带轮可以承受较大的重量，在设计合理的情况下，从成本的角度考量，降低金属材料的强度要求也是可以的。 间歇式垂直升降机构数字化设计+CAD图纸(2):http://www.751com.cn/jixie/lunwen_48095.html
