- 上一篇：ITSOFCs纳米复合阴极的低温制备及表征
- 下一篇：3d元素置换对钴基氧化物热电材料自旋熵的影响研究

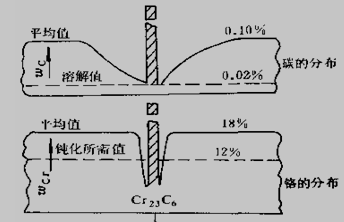

可见温度降低，固溶度急剧减少。如从高温缓慢冷却下来，C（N）将以碳(氮）化合物形式沉淀出来 。析出的碳化物中铬的含量比奥氏体基体中铬含量高很多，而且在析出过程中，碳的扩散阻力小，能较快到达晶界，而铬在奥氏体中扩散阻力大，所以形成碳化物时，必定要小号晶界附近的铬，从而在晶界形成贫铬区，见图1.1.
图1.1 晶界贫铬区示意图
用恒电位法[13]在晶间腐蚀电位下对敏化后的Cr18Ni8不锈钢进行腐蚀实验，依据通过的电量计腐蚀后的溶液分析机算出各元素的腐蚀量，再应用定量金相法测定单位体积内的平均晶界面积，可求出贫铬区的宽度，贫铬区的一侧宽约（1.5-2.0）×10-5 CM。
