    2.2 工程概况
        (1)项目名称:上海大学行政楼
        (2)建设地点:上海市
        (3)设计规模:本工程建筑面积为5702平方米,建筑层数为5层,建筑高度为23.8米。建筑结构形式为多层混凝土框架。
        (4)建筑结构安全标准:本工程结构重要等级为二级,设计使用年限为50年,抗震设防等级为丙类,耐火等级为二级。
    2.3 建筑设计
        本设计为上海大学行政楼,建筑总面积为5702平方米,共5层,底层层高为5.7米,其余5层为4.5米。设有办公室,资料室,档案室,会议室等,基本满足行政办公楼的需求。建筑立面求简介、大方、协调,使得建筑物拥有完善的使用功能以及现代化气息。
    2.3.1 平面设计:
        考虑到办公行政的需要,应符合城市规划布局的要求,总平面布置宜充分利用场地,合理划分功能分区。各功能分区如下:
    (1)    一层主要布置办公室、接待室。
    (2)    二至四层主要布置会议室,财务室,5层为多功能室。
    (3)    卫生间在东西侧各设男女一间。
    2.3.2 外立面设计
    在立面设计中,只要强调建筑的简介、明快和协调特点,建筑形体采用长方形造型,柱子外露,使建筑显得宏伟高大。外立面采用三段式设计,即底部、中部和上部。底部墙面以深褐色的条形石式样布置,而中上部墙而则采用明快鲜艳的色彩瓷砖贴面。三段式立面大采用纵横线条装饰,讲究玻璃、磁砖、不锈钢等建材以及空调板、凹凸窗配置,具有较强的现代质感和丰富层次感。
    2.3.3 剖面设计
        剖面主要用来反映建筑物内部空间的关系。底层楼梯的踏步数为30个,踏步高度为150mm,踏步宽度为300mm。楼梯的梯段宽为1.74m,梯间宽为3.9m。扶手高度为1.2m,宽度为60mm。扶手高度为1.2m,宽度为60mm。
    2.3.4 交通组织及防火疏散设计
        考虑到行政楼在管理、使用、交通设施等诸多方面的综合要求,再设计本建筑的交通组织方面特作如下考虑:本设计总设四面大门,分别承担进出人流的功能,南北两门的尺寸设为相同,东面的侧门略小与南北门,是的整体空间更为大方,走道没有迂回,方便疏散。走廊:走廊因充分考虑人流通畅和建筑防火要求,以及搬运部分的通行要求。综合以上因素,并根据《建筑设计防火规范》,走廊设计最小净宽为2.4m。楼梯:作为各层房间的垂直联系部分,考虑满足人流疏散,根据通行人数和建筑防火要求,以及行人上时的侧身避让,采用双跑楼梯,楼梯的梯段宽为1.74m,梯间宽为3.9m。楼梯分别布置在底层中心及东西两侧位置,使得三门入口处都能直接看到,采用左右对称布置,使得整体布局大气,简约。另设电梯两部,位于正门入口处,方便人员的平面交通。
    2.3.5 采光通风
        本建筑选择了良好的朝向和自然通风,保持室内有良好的空气质量。
        采光:保证了各个室门的最佳建筑朝向,避免室内直射阳光。主要窗台高度为0.64m。有效的利用天然采光,并采用绿色照明。用房照明灯具的数量、功率、布置方式和悬挂高度必须满足均匀照射的要求,达到规定的照度标准。
    2.3.6 屋面排水系统
        行政楼屋面雨水通过柱侧落水管排至室外地面。建筑平面图如2-1所示。

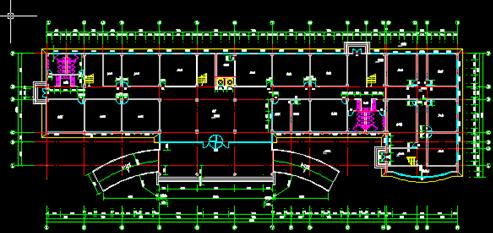

    建筑平面图
    2-1 建筑平面图
    3 结构设计部分
